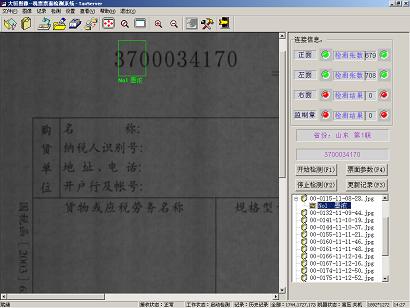

產品簡介： 系統安裝在各類印刷機上，適用于需要特殊印刷檢測的場合，共由兩組檢測點組成，一組檢測點用于對產品的整個幅面進行檢測，另一組檢測點用于對產品的局部區域進行精細檢測，以滿足特殊的質量控制需求。 詳細介紹 一、系統簡介 系統安裝在各類印刷機上，適用于需要特殊印刷檢測的場合，共由兩組檢測點組成，一組檢測點用于對產品的整個幅面進行檢測，另一組檢測點用于對產品的局部區域進行精細檢測，以滿足特殊的質量控制需求。檢測系統結構如下圖： 二、 性能指標 1． 可自動適應不同的檢測速度，最大檢測速度200米/分鐘； 2． 可適用不同的幅面寬度，可以對各種聯次進行分別檢測。 3． 可檢測整個幅面的墨色濃淡、線條斷線、文字殘缺等。 4． 可對微縮文字等細微圖案的完整性進行判斷，包括微縮文字缺字、糊版。 5． 檢測標準可以通過自動學習設定或人工設定。 6． 系統在檢測出質量問題時，能發出聲光報警信號，并可控制停機； 7． 檢查出的所有錯誤對應的圖像能夠存儲和查看； 三、 系統應用 1．應用領域 該系統適于安裝在各類窄幅膠印機、凹印機或印碼機上，可實現全幅面印刷質量檢測、印刷號碼和字符OCR和OCV檢測功能、特殊標記的精細檢測等。 2．應用案例 該檢測系統安裝在稅票印刷膠印機上，對稅票上的微縮文字和整個票面進行檢測。 由于縮微文字尺寸很小（0.3mm×0.4mm），印刷速度高達200米/分鐘，考慮到一些字母筆劃較復雜、抖動和印刷顏色的等因素，該檢測點采用三臺面陣高速彩色CCD攝像機，圖像采集分辨率可達到：0.0375mm×0.0267mm。票面檢測點選用一臺線陣高速黑白線陣CCD攝像機，檢測分辨率可達到：0.12mm×0.08mm。 稅票膠印在線檢測系統整體結構圖如下圖： 稅票膠印在線檢測系統服務器界面：
