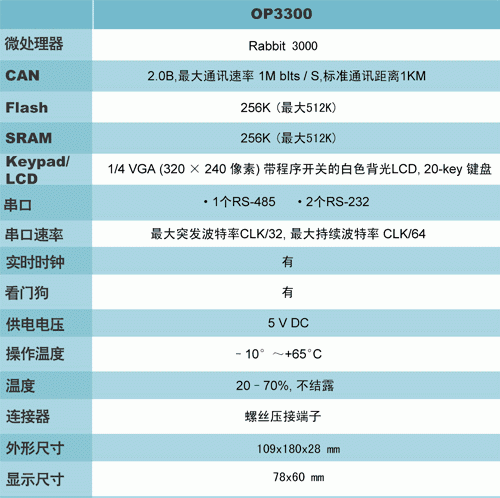

概述 OP3300是一款集成了CAN總線,RS232/RS485接口的嵌入式液晶終端, 可顯示尺寸為 3.8",圖形化320 ＊ 240 點陣. 帶有軟件可調的LED背光,具有較高的對比度,可在任何場合下進行顯示. 采用立體彈性橡膠按鍵,手感舒適,20個按鍵中4個為可自定義功能鍵,配合液晶底部的圖形區域,可自定義為各種不同的功能。 具有CAN總線接口（支持CANopen及其它自定義協議）,可以與目前絕大多數PLC,嵌入式控制器相連,作為人機界面. 具有2路RS232及1路RS485,兼容目前各種傳統的控制器設備. OP3300采用Rabbit處理器,編程簡單輕松,隨機提供各種圖形函數及中文字庫,方便制作下拉菜單,曲線,棒圖等圖形化顯示. 外殼采用一次注塑成型的殼體,兼顧手持使用與盤面安裝兩種形式,為您提供靈活方便的使用模式. PCB采用核心模塊 + 擴展底版的方式,可以方便的更換核心處理器,便于升級,帶來良好的可維護性。 基本配置 CAN ：2.0B（帶隔離） 串 口：2 路RS232, 1 路RS485 尺 寸：3.8" 分辨率: 320 ＊240 dots 按 鍵：20個 LED背光: 軟件可調 應用說明 可以作為數據采集、控制和顯示設備，適用于需要人機交互的工業現場。 支持TCP/IP等多種通訊協議，支持CDMA_1x、GPRS、ADSL、PSTN、電臺等通訊方式， 可作為SCADA系統的RTU單元本地顯示操作器實現本地顯示與操作。 支持MODBUS_TCP、MODBUS_ASCII/RTU及多種自定義協議，能夠同多種組態軟件互聯（WinCC、組態王、LabView等）。 支持CANopen 及其它自定義協議,與各種工業設備相連,實現控制與人機交互. 編程 OP3300使用Z-World工業級的Dynamic C軟件開發平臺。 軟件庫函數和內置的轉換程序支持國際字符、位圖圖像和像圓、線、矩形這樣圖形結構的顯示。 還提供驅動擴展庫和范例程序。OP3300可以使用輔助硬件通過以太網或者互聯網進行遠程編程和調試。
