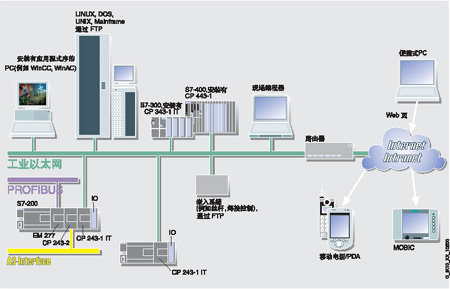

概述 IMATIC S7-200 與工業以太網的連接： - 10/100 Mbit/s -半 /全雙工 -RJ45 接口 -TCP/IP 使用 STEP 7-Micro/WIN 通過工業以太網進行組態、遠程編程和維修（程序下載和上載，狀態） CPU/CPU 工業以太網通訊（客戶機 + 服務器，8 個 S7 連接 +1 個編程器連接） IT通訊 -Web 功能 -E-mail功能 -FTP 客戶機功能，用于程序控制數據交換（例如 DOS、UNIX、LINUX、嵌入系統） 具有 8 Mbyte 存儲器的 FTP 服務器 使用 OPC，可進一步在 PC 應用程序中處理 PLC 數據 優點 用標準 Web瀏覽器可以訪問過程信息（有密碼保護），這樣可以儉省客戶機端的軟件費用。 低成本海量存儲，用于數據、統計和基于 HTML 的機器或系統歸檔 通過 FTP、可以簡單的把 PLC 連接到不同的 PC上。 通過 E-mail可以本地和全世界范圍內傳送事件驅動的報文 從中央控制器通過局域網可快速、簡便組態、編程和監控，顯著節約時間和成本 SIMATIC S7-300 和 S7-400 PLC 可通過工業以太網與 S7-200 進行通訊，以便 S7-200 也可用于復雜應用。 由于只需以太網，可顯著降低所有自動化級和設備的組網復雜性和成本 借助于 STEP 7 Micro/WIN 組態支持，調試簡單，易于診斷 通過 OPC，可實現與 PC 應用的開放式數據通訊 應用 CP 243-1 IT 通訊處理器用于連接 S7-200 到工業以太網。 安裝有 STEP 7-Micro/WIN 的 SIMATIC S7-200 可通過工業以太網，遠程組態、編程和診斷。 帶 CP 243-1 IT 的 S7-200 PLC 可以通過工業以太網與其他 S7PLC 交換數據。 使用 Web 技術、發送電子郵件和文件處理（FTP），實現簡單可視化。也能通過 CPU 管理 CP 243-1 IT 的文件系統。文件系統可用作海量存儲設備、交叉系統 PC 鏈路以及 HTML 頁面與Java applets 的存儲器。CP 243-1 IT 有一個大型文件系統，其中除了 HTML 頁面以外，還可保存機器資料或用戶指南。 通過電話線或因特網，使用路由器即可訪問分布式設備，通過Web 瀏覽器進行簡單的診斷、報文功能和操作功能。 CP 243-1IT 尤其適用于使用 PC 進行監控成本較高的工廠應用。 通過 S7 OPC，PC 應用程序可訪問 S7-200 的數據。由此，過程數據可很容易地進行歸檔或進一步處理。 設計 CP 243-1 IT提供 SIMATIC S7-200系統設計的所有優點： 緊湊的設計，堅固的塑料外殼 用于與外部 24 V DC電源接口的端子板 LED 狀態顯示 標準導軌安裝或墻上安裝可選 連接工業以太網（10/100 Mbit/s，全 /半雙工，傳輸速率自動檢測）的 RJ45 接口 功能 CP 243-1 IT 獨立地處理經過工業以太網的數據業務量。 通訊基于 TCP/IP 。 最多可以組態 8 個連接。對于連接控制（保持活動狀態），可以為主動和被動伙伴的所有的 TCP/IP 傳輸連接進行組態。 使用 CP 243-1 IT，通過工業以太網，可實現 S7-200 和其它 S7-200 或 S7-300 或 S7-400 PLC 之間的通訊。 通過使用 PC 軟件的 S7 OPC server，可集成在 PC 應用程序中。 CP 243-1 IT 允許 S7-200 編程軟件 STEP 7-Micro/WIN 通過工業以太網訪問 S7-200。 IT 功能 Web 服務器： 用標準瀏覽器可下載和瀏覽 HTML頁面。 Web 頁面 . 用于監視 S7-200控制器： 標準頁面可用于系統診斷，并提供有一個簡單的變量編輯器。 . 其它客戶化頁面可使用任何 HTML工具創建。 E-mail 報文可從應用程序通過預定義的 E-mail 發送。變量可集成到文本中。 FTP 通訊 CPU可將數據塊作為文件發送到其它 PC，或讀取或刪除其它 PC的文件（客戶機功能）。對于大多數操作系統平臺，都可通過 FTP進行通訊。 組態 可以使用 STEP 7 Micro/WIN（V3.2 SP3或以上），對 CP 243-1 IT進行組態。 CP 243-1 提供有一個全球唯一、不能更改的 MAC 地址。 安裝有 CP 243-1 IT 的 S7-200 的通訊功能
