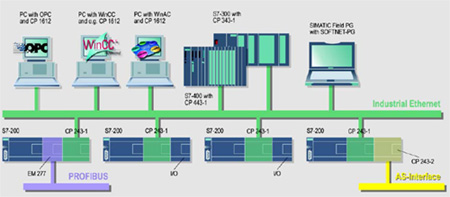

概述 SIMATIC S7-200 與工業以太網的連接： - 10/100 Mbit/s -半 /全雙工 -RJ 45 接口 -TCP/IP 使用 STEP 7-Micro/WIN 通過工業以太網進行組態、遠程編程和維修（程序下載和上載，狀態） CPU/CPU 工業以太網通訊（客戶機 + 服務器，8 個 S7 連接 +1 個編程器連接） 通過在 S7-OPC 中的集成，可在 PC 應用程序中進一步處理 不需編程器即可更換模板 優點 從中央控制器通過局域網可快速、簡便組態、編程和監控，顯著節約時間和成本 通過以太網高速訪問，用于歸檔或 SIMATIC S7-200 過程數據的進一步處理 高數據通訊量，可無限制擴展，采用標準以太網結構 SIMATIC S7-300 和 S7-400 PLC 可通過工業以太網與 S7-200 進行通訊，以便 S7-200 也可用于復雜應用。 由于只需以太網，可顯著降低所有自動化級和設備的組網復雜性和成本 借助于 STEP 7 Micro/WIN 組態支持，調試簡單，易于診斷 無需編程器即可更換模板以及簡便的網絡管理器支持（例如PING 功能），維護方便 通過 OPC，可實現與 PC 應用的開放式數據通訊 應用 CP 243-1通訊處理器用于連接 S7-200 到工業以太網。使用 CP 444 通訊處理器，即可連接 SIMATIC S7-400 到工業以太網。根據 MAP 3.0 通訊標準使用 MMS（制造報文規范）。 安裝有 STEP 7-Micro/WIN 的 SIMATIC S7-200 可通過工業以太網，遠程組態、編程和診斷。 配有 CP 243-1 的 S7-200 PLC 可通過工業以太網與其它 S7 控制器交換數據。 通過 S7 OPC，PC 應用程序可訪問 S7-200 的數據。以此可很容易地對過程數據進行歸檔和評價。 設計 CP 243-1提供 SIMATIC S7-200系統設計的所有優點： 緊湊的設計，堅固的塑料外殼 用于與外部 24 V DC電源接口的端子板 LED 狀態顯示 標準導軌安裝或墻上安裝可選 連接工業以太網（10/100 Mbit/s，全 /半雙工，傳輸速率自動檢測）的 RJ45 接口 功能 CP 243-1 獨立處理工業以太網上的數據擁塞。通訊基于 TCP/IP 。 最多可以組態 8 個連接。對于連接控制（保持活動狀態），可以為主動和被動伙伴的所有的 TCP/IP 傳輸連接進行組態。 使用 CP 243-1，通過工業以太網，可實現 S7-200 和其它 S7-200或 S7-300 或 S7-400 PLC 之間的通訊。 通過使用 PC 軟件的 S7 OPC server，可集成在 PC 應用程序中。 CP 243-1 允許 S7-200 編程軟件 STEP 7-Micro/WIN 通過工業以太網訪問 S7-200。 組態 可以使用 STEP 7 Micro/WIN（V3.2 SP1 或以上），對 CP 243-1進行組態。 CP 243-1的編程數據都被保存在 S7-200 CPU中，因此無需編程器即可更換模板 CP 243-1 提供有一個全球唯一、不能更改的 MAC 地址。 安裝有 CP 243-1 的 S7-200的通訊功能
