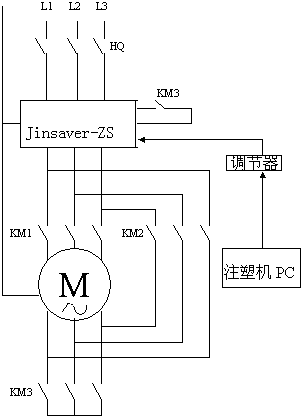

－、安裝接線圖



二、使用與維護保養
（一）操作說明
　　本節電器為自動跟隨工作方式，啟動注塑機油泵則節電器自動投入工作，停止注塑機油泵則節電器自動停止運行。注塑機的操作方式保持與原有方式不變。
　　1、送電
　　（1） 將"節電/市電"轉換開關置于"節電"位置。
　?。?） 合上注塑機總電源開關。
　?。?） 啟動注塑機油泵，注塑機系統開始工作。
　　2、停電
　　停電過程請按下列步驟操作：
　?。?） 停止注塑機油泵，注塑機系統停止工作。
　?。?） 斷開注塑機總電源開關。
　　3、市電/節電轉換
　　市電/節電轉換通過節電器前面板上的轉換開關SW1進行，工作過程中可隨時切換。注意?quot;市電/節電"方式轉換將油泵馬達停機后方可進行切換操作。
　　SW1置"市電"：油泵按額定轉數運轉，注塑機的工作與改造前相同。
　　SW1置"節電"：油泵受智能控制器控制，調速節電運行，注塑機處于節電運行方式下。
　　4、故障處理
　　節電運行時，萬一節電器出現故障，節電器前面板的故障指示燈會點亮。這時可按下前面板上的故障復位按鈕，使一般性故障復位，節電器可繼續投入正常運行。若故障復位不成功，表明發生了嚴重故障，這時應通知相關技術人員前來處理。
（二）日常維護
　　1、 節電器必須安裝牢固，接地良好，不得掉入雜物、不得進水、不得積灰。
　　2、 節電器調試后設定的參數，不得隨意更改。
　　3、 節電器應潮、防塵、防高溫，周圍溫度達到40℃以上時要另加風扇通風。每周應打開前門，用電風槍吹掃一次。潮濕天氣長期停機時每兩天應能電升溫除潮。
　　4、 至少每季度檢查一次節電器內外的接線，確保電源線、電機線、控制線的連接可靠，接線端子無松動、脫落。保證接地線、屏蔽線可靠連接。
　　5、 確保電網電壓在正常范圍內（380V±10%）

三、 注塑機節電改造疑點問答
　　采用JinSaver-ZS注塑機節電智能控制改造注塑機，可取得30%以上的節電效果，這一科技成果備受關注。許多用戶一方面希望盡快購買JinSaver-ZS早日節電受益，另一方面又擔心改造后注塑機的性能會不會受到影響？設備會不會受到損壞？
　　針對這類問題，歸納如下：
問1：JinSaver-ZS節省的哪一部分能耗，對注塑機是有好處還是有壞處？
答：JinSaver-ZS通過調節油泵轉速，從而調節了油泵供油量，消除了富余液壓油的高壓溢流問題，節省了高壓溢流能量損失，減少了液壓油的發熱，對注塑機液壓系統非常有好處。

問2：改造后，注塑機的合模壓力、射膠壓力或保持壓力等參數是否能滿足工藝要求？
答：能。容積式油泵的壓力是由負載決定的，與油泵運轉速度無關，注塑機各個部位的壓力參數仍然由其原來的電腦通過控制壓力閥的工作壓力來調整。

問3：改造后，注塑機的射膠速度會不會受到影響？
答：不會。JinSaver-ZS控制的油泵轉速是與射膠速度自動相適應的，總能保證供油量與工藝要求的射膠速度相一致。

問4：改造后，注塑機的產量和產品質量會不會下降？
答：不會。JinSaver-ZS控制的所有壓力、速度等工藝參數均與改造前相同，制成品周期也與改造前相同，不會發生任何變化，所以產品的產量和質量與改造前是相同的。

問5：改造后，注塑機的使用壽命會不會下降？
答：不會。改造后注塑機液壓油泵的轉速下降，油泵的磨損程度將會減輕。同時，由于液壓油發熱減少，液壓元器件的老化程度也會減輕，因此整機使用壽命將會得到延長。
