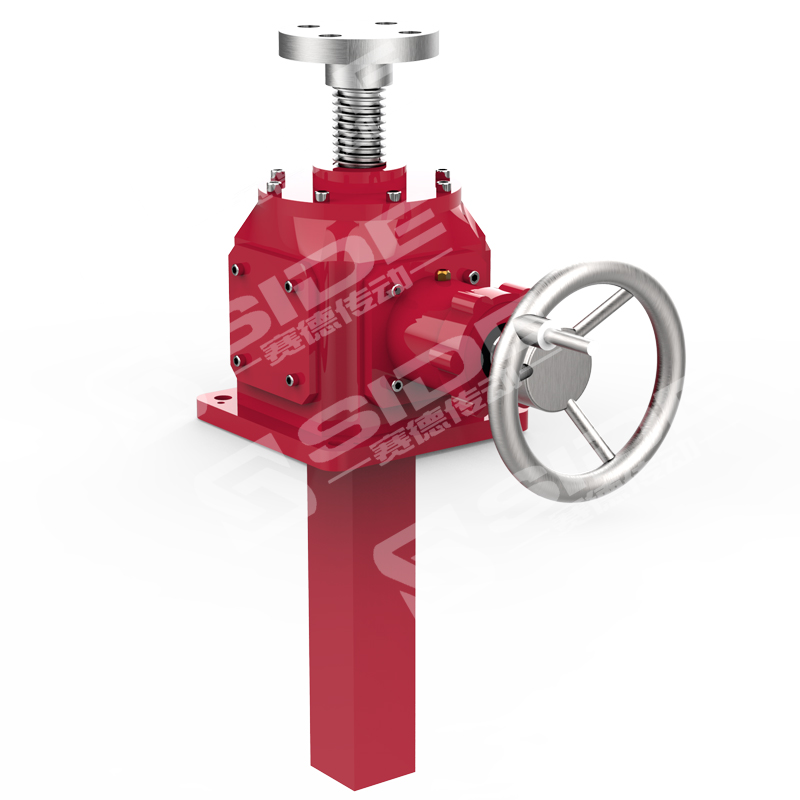

賽德SNL40傘齒輪升降機整平機絲桿升降器

SNL絲桿升降機與蝸輪絲桿升降機相比主要特點為使用效率高，容易調整減速比，同時具有安裝使用方便，體積小 重量輕 動力源廣泛 無噪音 功能多 可靠性高等特點。該系列產品具有自鎖功能，能按程序準確的控制調整提升或推進高度。結構形式多樣，提升高度可根據用戶要求制造.

此款升降機通過轉角方式使基板同步升降,并用四點運動串連及六點運動串連和十二點運動串連,使基板高度降低,減少運動上的誤差,同時,平面升降更能直接迅速達到效能,節省使用空間,提高產量,品質穩定性更高.

絲桿升降機又稱螺旋傳動機構.它主要用來將旋轉運動變換為直線運動或?qū)⒅本€運動變換為旋轉運動.有以傳遞能量為主的(如螺旋壓力機、千斤頂?shù)?;也有以傳遞運動為主的如機床工作臺的進給絲杠);還有調整零件之問相對位置的螺旋傳動機構等. 絲桿升降機有滑動摩擦機構和滾動摩擦機構之分.滑動絲杠螺母機構結構簡單,加工方便,制造成本低,具有自鎖功能,但其摩擦阻力矩大、傳動效率低(30%～40%).滾珠絲杠螺母機構雖然結構復雜、制造成本高,不能自鎖,但其優點是摩擦阻力矩小、傳動效率高(92%～98%),精度高,系統剛度好,運動具有可逆性,使用壽命長,因此在機電一體化系統中得到大量廣泛應用. 絲桿升降機機構 1．工作原理絲杠和螺母的螺紋滾道間置有滾珠 2,當絲杠或螺母轉動時,滾珠沿螺紋滾道滾動,則絲杠與螺母之間相對運動時產生滾動摩擦,為防止?jié)L珠從滾道中滾出,在螺母的螺旋槽兩端設有回程引導裝置 3,它們與螺紋滾道形成循環回路,使?jié)L珠在螺母滾道內循環. 傳動形式根據絲杠和螺母相對運動的組合情況,絲桿升降機基本傳動形式有的四種類型. (1)螺母固定、絲杠轉動并移動,該傳動形式因螺母本身起著支承作用,消除了絲杠軸承可能產生的附加軸向竄動,結構較簡單,可獲得較高的傳動精度.但其軸向尺寸不宜太長,否則剛性較差.因此只適用于行程較小的場合.(2)絲杠轉動、螺母移動,該傳動形式需要-螺母的轉動,故需導向裝置.其特點是結構緊湊,絲杠剛性較好.適用于工作行程較大的場合.
