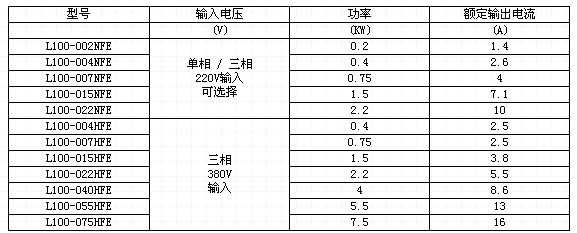

【產品名稱】 L100系列 【產品簡介】 適用范圍 ＊ 以智能化的先進功能迎合眾多場合的使用要求：風機、水泵、空調設備、自動門、傳送機械、各種工作頻率為50/60HZ的機械、游節機、噴淋裝置、自動洗碗機等等。 結構特征 ＊ 與J100系列機型比較節省56%的安裝空間與L50系列比較節省11%，令安裝更為方便；內置PID功能。16段速度操作。瞬時失電重試功能（保持頻率穩定）。智能輸入端子令您自由地從強大的功能組中選擇您所需要的功能。 【詳細介紹】 ·內置PID、ISPM模塊、16段加減速度、瞬間掉電重啟動、智能輸入輸出端子、迷你身材、面板配有速度調節選紐、比例變換、PID反饋值檢測功能、全球認證：CE、UL、C-UL、C-TICK、ISO9000、14001環保認證 ·VVVF通用型變頻（0.2KW-7.5KW） ·結構緊湊，體積小 ·ISPM專利技術，集成了驅動電機的功率器件和控制電路元件 ·抗電磁干擾能力強 ·速度調節旋鈕標準內置 ·電網電壓自動穩壓，保持輸出穩定 ·瞬時失電重起動 ·CE；UL；c-UL；C-Tick & CSA 認證 ·V/f 特性可選恒轉矩/降轉矩，可手動/自動提升轉矩 ·電流過載能力強：150%，60秒 ·電機熱電阻輸入（PTC-輸入） ·內置PID功能 ·可預設16級多步速 ·載波頻率0.5HZ-16HZ連續可調 ·加減速過程中可分段改變加減速時間 1、主要性能 ＊ 全系列內置高效PID功能 ＊ 轉矩補償功能 ＊ AVR（自動穩定電壓功能） ＊ 16段多段速度 ＊ 瞬時掉電重試功能（保持頻率穩定） ＊ 加、減速曲線選擇 ＊ 5個智能端子（可分別設置20個功能） ＊ ISPM（智能系統功率模塊）更靜音、體積更小 ＊ 操作方式：面板、選鈕調頻、模擬量端子輸入控制（4—20MA、0—10V） ＊ 功率范圍：單相/三相 220V：0.2KW—2.2KW；三相 400V：0.4KW—7.5KW ＊ 通用標準：CE、UL、C—UL、C—TICK、ISO—9001 ＊ 應用范圍：風機、水泵、空調設備、自動門、輕載傳送機械、游戲機、噴淋裝置、自動洗碗機等 2、L100系列變頻器端子排列 ＊ 主電路端子排列： +1 + - （L1） （L2） （L3/N） （T1/ U） （T2/ V） （T3 /W） （G/PE） 端子符號 端子名稱 功能 L1、L2、L3/N 電源輸入端子 接變頻器輸入電源 T1/U、T2/V、T3/W 變頻器輸出端子 接電機 +、+1 外部直流DC電抗器端子 接DC電抗器（選件） +、- 外部制動單元端子 接制動單元（選件） G（PE） 接地端子 ＊ 控制電路端子排列： FM L P24 5 4 3 2 1 H O OI L CM2 12 11 AL2 AL1 AL0 ＊ 輸入和監測信號端子： 端子符號 端子名稱 初始值 FM 頻率監測 ＊ 頻率監測公共端 P24 智能輸入端子公共端 5 智能輸入端子5 RS（復位） 4 智能輸入端子4 CF2（多級速第二級） 3 智能輸入端子3 CF1（多級速第一級） 2 智能輸入端子2 FW（正轉） 1 智能輸入端子1 REV（反轉） 備注：端子閉和則工作；斷開則停止工作 ＊ 模擬輸入端子 端子符號 端子名稱 初始值 H 頻率模擬輸入高端 O 頻率模擬輸入（電壓指令） 0-10V OI 頻率模擬輸入（電流指令） ＊ 頻率模擬輸入公共端 備注：H 端：10VDC O 端：0-10V；0-5V可選（輸入阻抗10K歐） OI 端：4-20MA DC（輸入阻抗250歐） ＊ 輸出信號： 端子符號 端子名稱 初始值 CM2 智能輸出端子公共端 12 智能輸出端子12 RUN（運行信號） 11 智能輸出端子11 FAI（頻率到達信號） 備注：11、12端子輸入：最大27V DC、50MA ＊ 報警信號： AL2 AL1 AL0 備注：正常時AL0、AL1閉和；故障或斷電時AL0、AL2閉和 端子觸點的額定值：250V AC 2.5A （電阻負荷） 0.2A （COSФ=0.4） 30V DC 3.0A（電阻負荷） 0.7A （COSФ=0.4） 最小100V AC 10MA 5V DC 100MA 3、L100系列接線調試過程 ＊ 斷開電源，固定安裝好變頻器，松開變頻器前蓋緊固螺絲，接好（擰緊接牢）電源線L1、L2、L3及地線 ＊ 合上電源，變頻器顯示0.00，從變頻器前蓋右下角，用手向左翻開附蓋，調整參數A01=02、A02=02、F01=50HZ、回到D01監測頻率 ＊ RUN運行，STOP停止，看頻率是否可以自由上升到50HZ ＊ 停止運行，待頻率降到0.00時，關斷電源 ＊ 接好（擰緊接牢）輸出電機線U、V、W及地線 ＊ 合上電源，變頻器顯示0.00，調整參數：F04、F02、F03=30～60、A44=01、B12=額定電流的1.2倍、B13=00，回到D01監測頻率 ＊ RUN運行，STOP停止，看頻率是否可以自由上升到50HZ，電機轉向、啟動轉矩是否夠大？（如出現E01、E02、E03、E05等請將F02、F03延長至30～60、A43提升到50% ＊ 如為閉環控制，請接好壓力傳感器（4—20MA量程）接線，兩線制，請將傳感器輸出線高端接到變頻器控制端子的H端，低端接到變頻器控制端子的OI端，調整參數：A12=50HZ、A71=01、A76=00、（如使用遠傳壓力表，請選擇0—10V，請務必找準高端（3號端子）、量程端（2號端子）、低端（1號端子），高端接H端、量程端接O端、低端接L端選A76=01） ＊ 如壓力太小，請將F01從5HZ～45HZ之間調整 ＊ 如使用端子控制，作完以上工作后，調整A01、A02達到合適組合，使用電位器控制頻率將電位器中間端接變頻器端子O、另外兩線分別接H、L端（電位器規格功率2W、阻值為2K），控制開關兩線分別接P24、1端（控制線用屏蔽線，距離一般不超過100M，否則有可能使用電位器調不到50HZ，原因是由于控制線電壓壓降。 ＊ B31調整可以使參數鎖定，其他人不能調整；B87可以使STOP 鍵是否有用 ＊ 蓋好前蓋，擰好螺釘，安裝完畢 注意： 每次調整參數都要按一下STR鍵，以便進行存儲，否則調整無效
