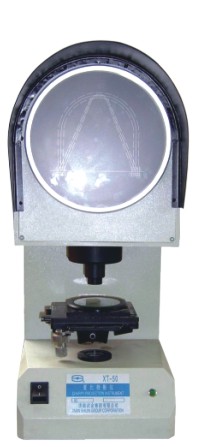

       型號：SOV-2010T

       技術參數:

       高精度:3+L/75um

       大行程:X、Y行程：200*100mm;Z行程：100(調焦用)

       物鏡：可選倍數：10X、20X50X、100X

       物方視場Ф30、Ф15、Ф6、Ф3

       外型尺寸780*780*1100mm

       儀器重量160KG

       功能介紹：

       水線上還經常出現,隨著工業的不斷發展投影儀簡單的功能無法滿足客戶的需求,釷對這一難題,七海研發了CM3000投影系統,她可以裝在任何的一款投影機上,讓投影儀具有繪圖及SPC報表等功能,這些功能先前只有在二次元影像式測量儀才具有,七海光電的這一創舉,又進一步推動測量行業進入新的臺階,讓您在投影儀的簡單操作中,也能享受到二次元影像式測量儀帶給你的科技魅力.

       1、特例測量：螺距測量：齒深、齒距、內徑、外徑、角度（針對螺絲行業）。

       2、繪圖功能：可繪制待測工件的外型圖，最后形成完整的工程圖，可打印出來。

       3、SPC報表功能：可輸出合格率統計表和測量曲線圖來直觀進行數據分析和匯總，不合格的自動報警提示。

       4、R角的測量

       5、形位公差處理功能：

       a、真圓度；b、直線度；c同軸度；d射線；

       6、自動坐標擺正功能

       7、用戶自動編程功能

       8、各幾何圖形測量

       a、橢圓的圓心及坐標、長軸與短軸的距離

       b、點、線、圓、弧組合計算功能：

       如：角度、圓心距、點到線距離、平行線的距離、弧/圓的直徑、半徑以及圓心坐標等等。

       9、直線到圓的最短距離、圓心距、最長距離。

       10、兩條線的平分線、延伸交點。

       11、兩個圓之間的最短距離、最長距離、圓心距。

       12、不同點到同一線的所有距離；不同點到同一點的所有距離。

       13、兩圓之間垂直距離、水平距離、圓心距離、直徑。
