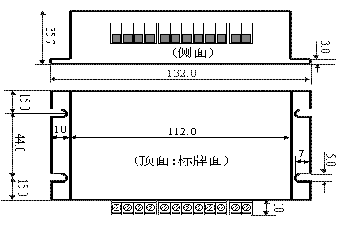

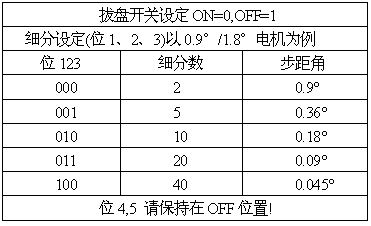

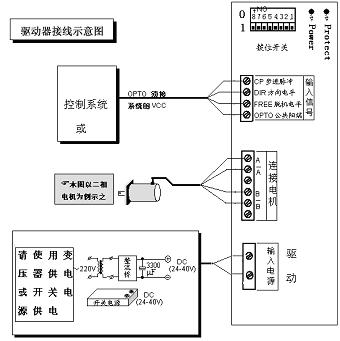

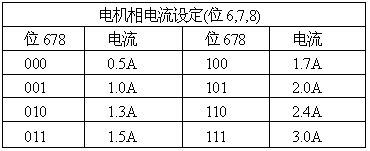

一、產品特點 每相最大驅動器電流為3.0安培，且電流八檔可調。 采用無過流專利技術。 采用國外進口電力電子元器件。 可選擇電流半流。 細分?jǐn)?shù)可選（1/2，1/5，1/10，1/20，1/40）。 所有輸入信號都經過光電隔離。 電機的相電流為正弦波。 二、電源說明： WZM-2H057M型驅動器需要外部提供一組直流電源（注意正負極不要接錯），電源電壓范圍為DC（24-40）V；電源電流值根據電機相電流確定，一般選擇為不小于電機相電流（相同也行）。對于42型電機（如42BYG009、42BYGH101），選用DC24V；對于57型電機（如57BYG009、57BYG096、57BYG707），選擇為24V-40V之間，如果電機轉速較低，可以選擇為較低的電源電壓；如果電機轉速較高，可以選擇為較高的電源電壓。 供電電源：直流（24-40V）。 驅動電流：根據不同電機，調節驅動器使輸出電流與電機相匹配，如果電機能夠 拖動負載可以調節小于電機額定電流，但不能調節大于電機額定電流。 驅動方法：正弦波恒流斬波驅動。 三、控制信號： WZM-2H057M輸入信號共有三路，它們是：脈沖信號CP、方向電平信號DIR、脫機信號FREE。它們?cè)隍?qū)動器內部分別通過270歐的限流電阻接入光耦的負輸入端，且電路形式完全相同。OPTO端為三路信號的公共正端（三路光耦的正輸入端），三路輸入信號在驅動器內部接成共陽方式，所以O(shè)PTO端須接外部系統的VCC，如果VCC是+5V則可直接接入；如果VCC不是+5V則須外部另加限流電阻R，保證給驅動器內部光耦提供8-15mA的驅動電流。 如果輸入電壓超過5V，請參照下表，加裝外接電阻R限流。 脈沖信號： 步進脈沖信號CP用于控制步進電機的位置和速度，也就是說：驅動器每接受一個CP脈沖就驅動步進電機旋轉一個步距角（細分時為一個細分步距角），CP脈沖的頻率改變則同時使步進電機的轉速改變，控制CP脈沖的個數，則可以使步進電機精確定位。這樣就可以很方便的達到步進電機調速和定位的目的。本驅動器的CP信號為低電平有效，要求CP信號的驅動電流為8-15mA，對CP的脈沖寬度也有一定的要求，一般不小于5μS。 方向電平： 方向電平信號DIR用于控制步進電機的旋轉方向。此端為高電平時，電機一個轉向；此端為低電平時，電機為另一個轉向。電機換向必須在電機停止后再進行，并且換向信號一定要在前一個方向的最后一個CP脈沖結束后以及下一個方向的第一個CP脈沖前發出。 脫機電平： 當驅動器上電后，步進電機處于鎖定狀態（未施加CP脈沖時）或運行狀態（施加CP脈沖時），但用戶想手動調整電機而又不想關閉驅動器電源時，就可以用到此信號。當此信號起作用時（低電平有效），電機處于自由無力矩狀態；當此信號為高電平或懸空不接時，取消脫機狀態。 四、細分?jǐn)?shù)及相電流設定： 本驅動器是用驅動器上的拔盤開關來設定細分?jǐn)?shù)及相電流的，根據面板的標注設定即可；請您在控制器頻率允許的情況下，盡量選用高細分?jǐn)?shù)；具體設置方法請參考下表： 五、指示燈說明： 驅動器有二個指示燈：電源指示燈（綠色）、保護指示燈（紅色），驅動器加電 后電源指示燈亮；如果驅動器發生保護動作，則保護指示燈亮（驅動器內部設有過流、過溫等保護電路）。 六、外形尺寸，請參照下圖：
