在任何的天氣狀況下，水廠都要確保全年的可靠用水供應。位于漢堡附近的HaseldorferMarsch水廠采用魏德米勒的電涌保護器，即使在強雷暴的惡劣天氣條件下，也能確保水泵和控制系統無故障運行。

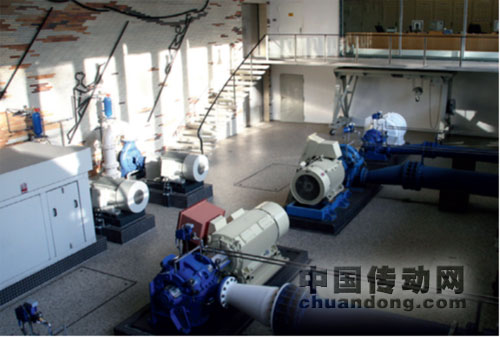

　　位于漢堡附近的韋德爾市HaseldorferMarsch水廠自1960年開始運營，原水取自深度介于17米到107米之間的三個橫井、兩個平井和八個深水井。三分之二的地面水在絮凝系統中過濾，而其余三分之一的水在噴霧塔中過濾。經過濾后的水通過四個純水泵運送，可保證15000立方米的日供水量。而這一過程順利進行得益于可靠的保護和監控措施。

　　全新的安全視角

　　水廠維修工程師HaukeBeier說：“我們的工廠始建之初并沒有設計雷電防護措施。當雷電天氣出現時，事故頻頻發生，譬如無效的錯誤信號、電氣故障或用電設備受損等?；谶@些原因，我們決定在所有的電氣線路中安裝電涌保護器。

　　由于大型的水廠外表面積大，極其容易受到雷電的襲擊，從而導致超電磁耦合等情況的發生。因此，運營方引進了一個無縫的雷電與浪涌保護概念，這種保護可以提供直接或間接雷擊的保護。魏德米勒電子產品業務部產品經理RalfGüthoff解釋說：“過去，雷電防護主要意味著外部防雷，內部防雷僅僅在電源保護中會納入考慮范圍。自2006年開始，隨著新的應用標準生效，為防雷分區的劃分和風險分析訂立了指導方針。”由于水廠是一個為無數用戶確保連續供水的基礎設施，它必須符合IEC62305-1-4，也就是說除集成必要的外部防雷保護外，所有進出電纜都必需進行內部防雷保護。除此之外，自2009年起，新的產品標準IEC61643-21就規定了測量和控制信號的新的保護要求。這就意味著，一個全新的安全視角被納入到考量之中。

　　過壓保護和遠程信號

　　HaukeBeier說：“當建立新的布井系統時，由于這個系統在離控制室?guī)坠锿?，我們希望在較大程度上集成更多的監控功能模塊。對我們而言，中央控制室的系統狀態保持持續更新是很重要的?！遍L距離的傳輸極易引起電磁耦合，因此，可靠的浪涌保護對于現場端與控制室間的傳輸就顯得尤為必要。

　　一根支線從新布井系統的泵房中引出至井軸，調節閥門的控件進行水位測量并負責保護井軸中的設備免受外部危害。魏德米勒單相開關電源單元ConnectPower系列對控制器及其他井軸中的電氣設備進行供電。

　　為了確保在任何天氣條件下都能實現對井軸中的進程進行持續監控，我們將對所有電源線和信號線安裝具有遙信功能的電涌保護器。HaseldorferMarsch水廠使用PUI-III系列電涌保護組合來保護電源線，該組合有令人稱道的產品特性，如大電流放電及緊湊的設計。就信號保護而言，魏德米勒的新品VARITECTORSPC(VSPC)電涌保護器能夠提供最佳防護。

　　永久的監控、簡易的測試

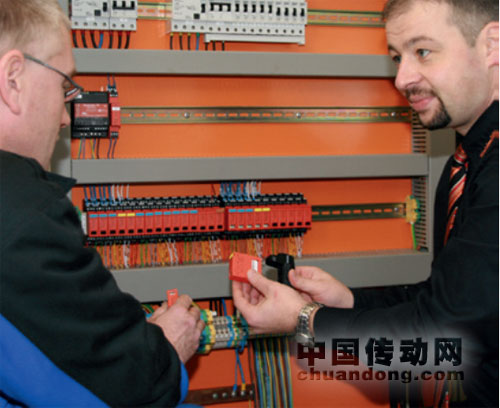

　　可插拔式電涌保護模塊為測量和控制信號提供保護等級D1、C2和C1，其符合IEC61643-22標準，且具有校準錯誤檢測和錯誤消息的內部監控功能。正如最新的IEC61643-21中所述，如果信號線發生短路或接線錯誤就會進入到過載失效模式。與此同時，信息經由魏德米勒VSPC控制單元自動傳送到控制室，在這種情況下，設備和魏德米勒VSPC控制單元上的紅色LED燈就會替代綠色LED燈亮起。這不僅使得操作工可通過對其狀態的永久監控及時獲取最新信息，也使得現場技術人員通過錯誤指示了解設備情況。因此可以很快地找到有缺陷的模塊并將其替換掉。

　　V-TESTBASIC測試單元使得IEC62305-3標準中所要求的維護周期成為可能。需要銘記的一點是，在沒有適配器的情況下，電涌保護器僅僅是插入緊湊便攜的測試單元。所有用于分析電涌保護器狀態的行為就只有幾個簡單的步驟，而就是這幾個步驟確保了雷擊和浪涌所引起故障的早期防預。

　　電源、信號和數據的安全

　　合理地選用電涌保護器，可有效防止由于雷擊引起的設備故障和損壞。魏德米勒為電源設計的PU系列和為信號設計的全新VSPC系列確保了相關標準規定的保護能力。工業以太網實現了水廠所有過程的可視化，而來自魏德米勒的非管型交換機作為中心網絡組件不僅可以防止數據沖突，還可以加快數據包交換以及增加數據生成。通過這些解決方案HaseldorferMarsch水廠現已實現了高水準的電源、信號和數據傳輸?shù)墓?yīng)安全。
