1．    智能停車管理系統的發展

      隨著社會的發展，車輛與日俱增，隨之出現的城市交通擁擠問題，其關鍵原因之一體現在停車場的管理效率和安全大大滯后于社會的需求上，于是智能停車管理系統及配套的設施應運而生。

      智能停車場管理系統是現代化停車場車輛收費及設備自動化管理的統稱，它是利用高度自動化的機電設備和計算機網絡及通訊技術對停車場進行安全、高效的管理。如今智能停車場管理系統已被應用于中小型商業收費停車場、大型或超大型商業收費停車場、小區停車場等領域。由于減少人工的參與，從而最大限度地減少人員費用和人為失誤造成的損失。

2．    智能停車管理系統簡介

      智能停車管理系統是將機械、電子計算機和自控設備以及智能IC卡技術有機的結合起來，通過電腦軟件的管理，可實現車輛圖像對比、自動收費、自動存儲數據等功能，是現代化物業管理的理想設施。

      智能停車場管理系統由入口管理站、出口管理站和計算機監控中心等幾部分構成。停車場的入口管理站設有地感線圈、遠距離IC卡讀感器、感應卡(有源卡和無源卡)、 閘門機、感應式閱讀器、對講機、指示顯示入口機、中文電子顯示屏、自動取卡機和彩色攝像機、語音提示等。停車場的出口管理站設有地感線圈、出口機、對講機、電子顯示、閘門機等。計算機監控中心包括計算機主機、顯示器、對講機和票據打印機等。

       智能停車管理系統的軟件控制部分主要分為：進出管理、信息查詢、系統管理。其各部分組成內容如下圖所示：

       智能停車管理系統的功能主要分為：自動收費管理系統，自動存取車系統，遠程診斷系統，自動道閘，監控安保系統。

• 自動收費管理系統

      自動收費采用非接觸式IC卡。IC卡分長期卡與儲值卡兩種。對固定用戶，發行長期卡，費用可在固定用戶交納管理費用時一并交納；對臨時用戶，發行儲值卡，即：用戶交納的費用存在卡內，每次停車讀卡自動從卡中扣除費用。計費通過出口控制機（或臨時卡讀寫器）來實現，而對ID卡則通過管理計算機來計費，而其收費方式為： a.對長期卡：定期交費，在規定的有效期內，無限次出入； b.對儲值卡：實行全自動扣費方式（記時收費）； c.對臨時卡：采用自動計費、管理員人工收費的方式（記時收費）。 d.對特殊車輛或停車時間不超過一定時間（可設定）實行免費停車。

• 自動存取車系統

1. 車庫車位引導功能當車主入場存車時系統將通過車位引導顯示屏指引車塔車位的路線，方便車主快速準確地找到自已的車位。
2. 車位信息查詢功能當車主取車忘記自已的車停在哪一個車塔內時（場內有多個車塔），只需在任何一個車塔讀卡器或出入口控制機上讀卡，系統將會語音提示車輛所停的車塔號碼。
3. 取車排隊優先級別設定功能在系統中我們可以設定車主的身份級別或職位級別，在取車排隊時可設定為按級別優先取車，也可設為按排隊順序取車。
4. 存車高峰時段設置功能在存車高峰時期，可設定系統為存車優先，系統控制車塔將車抬板送達乘入層等候用戶存車，車主存完車后系統再次將車抬板送達乘入層等候下一個用戶。
5. 語音、顯示屏提示功能系統設置了清晰、親切的語音提示和中、英、繁三種字體的超大電子顯示屏，讓車主更加清晰直觀地了解車庫車位信息和存、取車流程。

• 遠程診斷系統

     現場控制器可以通過網卡、Hub等網絡設備與控制中心的局域網相連接，可以通過MODEN實現遠程管理，監測現場運行情況，當現場出現故障時，在控制中心即可進行解決，方便管理人員、安保人員異地辦公。

• 自動道閘

     在車庫出入口處各設非接觸式讀卡器、感應線圈及道閘，用戶在車庫出入口處刷卡后，系統自動判別該卡是否有效，若有效，則道閘自動開啟，通過感應線圈后，自動?xùn)艡谧詣?dòng)關閉；若無效，則道閘不開啟，同時聲光報警。

• 監控安保系統

     監控安保系統是指在中央控制室進行監視控制車庫現場的運行狀況。它具有運動檢測、車牌識別、網絡連接、各種類型的報警系統實現連動等功能，可以實現無人看守。

1. 視頻監控功能：在車庫各出入口，值班室和車庫內主要區段安裝攝像機，在大范圍車位區安裝球形云臺，以便實現對車庫全方位的實時監控。如果在車庫光照條件不好的情況下，可選用黑白攝像機。
2. 運動檢測功能：可以在夜間設置車庫的運動檢測區域，當檢測區有移動目標時，運動檢測功能發出報警信號，提醒值班人員。
3. 車牌識別功能：它能夠設置車庫參照車輛的車牌、車型。當參照車輛進入車庫監視區域，系統自動對比參照車輛圖像，有異常情況，發出報警信號，并自動切換和記錄相關圖像。
4. 報警連動功能：可以連動各類報警主機，如啟動繼電器發出聲光報警通知安保人員自動放下道閘攔截車輛出入。
5. 數字錄像功能：可以連續記錄一個同在車庫所發生事件，可以同步回放多個圖像，可選擇任意圖像進行整體放大和局部放大，記錄、回放、備份可同步進行各種信息。
6. 管理員操作權限設定功能系統可以針對不同級別的管理員分別授與不同級別的操作權限，可以有效避免了管理人員的徇私舞弊。
7. 系統巡檢功能系統軟件可對隨時提取各連接設備的狀態信息以及各讀卡器的刷卡信息。當設備存在故障或無法通訊時系統可以及時的反映出來，從而大大節省了維修成本和時間。

3．    智能停車管理系統功能實現

     易控組態軟件憑借自身集成的先進技術，同時能很好的與PLC、傳感器、IC卡、攝像頭等設備進行連接，在智能車庫管理系統中可以發揮其明顯優勢。

     該立體車庫管理系統中，上位軟件使用易控組態軟件，下位管理系統使用三菱PLC。整個管理系統控制的立體車庫分上下4層，可停60多輛車，通過計算機控制，可以完成立體車庫中車輛的出入庫的電機控制，通過數據庫管理，將每輛車的出入庫時間等精確記錄，使停車收費做到合理公正。同時，該套系統還具有車輛卡號管理，車庫報警信息管理，車輛數據統計管理等功能。通過該套系統的使用，存車更加安全，計費更加合理，同時使存車取車更加快捷方便

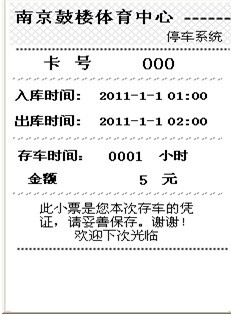

     系統運行后，當車輛通過入口并刷卡后，通過PLC將采集到的當前運行車位和當前運行卡號傳輸給軟件，同時在監控畫面的當前運行信息會顯示出所刷卡號，同時在操作員通過電腦進行存取車操作，實現輸入卡號以后存車取車，并進行打印測試、打印存車記錄是否正常運行操作。

    存車記錄會進入可查詢存車歷史記錄的畫面(如下圖所示)，存車記錄功能可根據日期查詢存車記錄，也可查詢刷卡號碼是否存在以及存車記錄的密碼查詢，且顯示出當前所存車數量。

     智能車庫管理系統操作模式分為三種：移動操作盒模式顯示、控制柜操作模式顯示、組態操作模式選擇。通過電腦組態軟件控制的操作模式主要是刷卡、輸卡、步進、轉換、管理。

     立體車庫管理，可以通過輸入車位號以后執行步進操作,對堆垛機,搬器執行操作,將車輛轉入,轉出。立體車庫管理畫面如下圖：

     立體車庫管理中，還可以將車位號與車位卡號進行置換顯示，通過數據庫核對車位與車號是否對應，轉換后的顯示如下圖所示：

      立體車庫管理中，還可以將車位號與車位卡號進行置換顯示，通過數據庫核對車位與車號是否對應，轉換后的顯示如下圖所示：

4．    結束語

     智能停車管理系統使車場的收費管理實現自動計時計費，減少計費誤差及付費糾紛。全自動的報表管理方便財務結算，友好的操作界面使用更為方便，無需專業人員即可操作。智能停車管理系統有助于公司企業、政府機關等對于內部車輛和外來車輛的進出進行現代化的管理，對加強企業的管理力度和提高公司的形象有較大的幫助。
