廣芯電子推出并聯八路背光LED驅動芯片

時間：2011-10-21

來源：網絡轉載

導語：在成功推出4路、6路一系列LED背光驅動的基礎上，BROADCHIP又新推出了八路既共陽又共陰并聯背光驅動：BCT3228。

　　在成功推出4路、6路一系列LED背光驅動的基礎上，BROADCHIP又新推出了八路既共陽又共陰并聯背光驅動：BCT3228。適用于智能手機、MID等產品使用。使得BROADCHIP的背光LED驅動產品線進一步得到完善，可以滿足所有5英寸以下顯示屏驅動的客戶需求。

　　功能特點：

　　1，BCT3228為恒流型背光驅動，并聯8路恒流輸出；

　　2，芯片的SEL引腳連接Ground，實現共陽極并聯LED驅動功能；

　　3，芯片的SEL引腳連接VIN，實現共陰極并聯LED驅動功能；

　　4，每路20mA輸出時，Vdropout最低可達50mV；

　　5，8階數字脈沖控制背光亮度；

　　6，不同通道電流匹配度<3%；

　　7，BCT3228為QFN4x4-28L封裝。

并聯八路背光LED驅動芯片

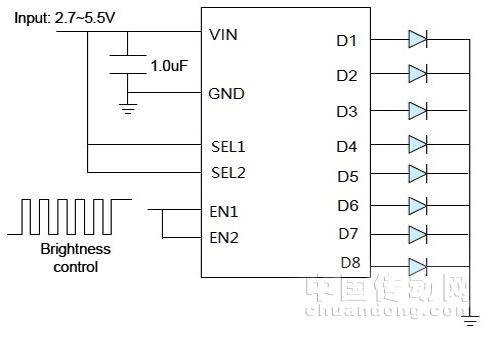

　　圖一，BCT3228共陽并聯8路驅動電路

并聯八路背光LED驅動芯片

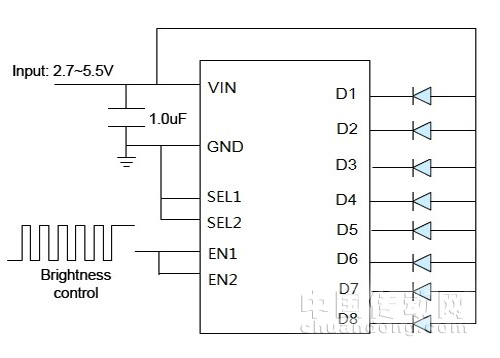

　　圖二，BCT3228共陰并聯8路驅動電路
