交流接觸器廣泛應用于馬達電機等低壓電器中，是一種操作安全，控制方便，性能理想的低壓電器開關。然而作為電器開關使用的傳統交流接觸器，由于工作機理的問題，其本身在運行過程中也要消耗50-70W的能量。就全國范圍而言，交流接觸器的投運量巨大，總功耗驚人。
如果能夠改變傳統交流接觸器的工作模式，使其在一定的電流占空比的方式下運行，則可以做到高達85%-95%的節能率，具有非常大的社會經濟效益。交流接觸器節能芯片“浙大綠芯1號”就是在這樣的指導思想下醞釀開發的。
浙江大學微電子與光電子研究所韓雁教授會同杭州水利農電所郭行干高工，率領彭成、付文、丁晨研究生小組，經過多年努力研發成功的“浙大綠芯1號”專用節能芯片ZDLX-1，采用“強電吸動、弱電吸持”自轉換方式，通過數字電路的控制改變流經交流接觸器的電量導通角，使接觸器工作在節能狀態。用此芯片可對現有交流接觸器進行非常方便的外部加裝改造（不需要占用輔助觸頭），具有加裝電路體積小，成本低，節電效果好（根據導通角的不同，節電率可在85%~95%范圍內調節）。同時采用專用芯片方案能夠克服單片機方案程序運行易受強電磁環境干擾產生飛跳的不安全缺陷，使其具有真正的應用推廣價值。

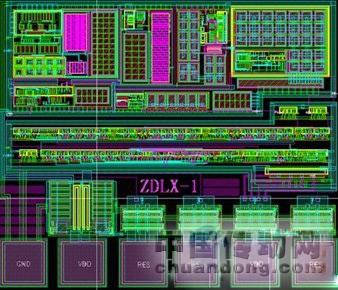

ZDLX-1節能專用芯片采用的是華潤上華0.5um數?；旌螩MOS標準工藝，芯片尺寸0.73mm*0.62mm，采用SOP8或SOT-5L封裝。芯片版圖如下：
