城市概況

沙河口區是位于大連市區西部的中心城區之一，也是日臻成形的大連市區西部的商業貿易中心區、國際會展博覽中心區、國際金融商務中心區、科技文教中心區以及濱海旅游休閑觀光的中心區和時尚經典的居住中心區。轄區內旅游資源雄厚、旅游景點眾多，主要有：星海廣場（亞洲最大的廣場）、西安路商業街、現代博物館、中山公園等大連市標志性建筑。搞好綠化、亮化、美化工程，進一步提升大連市容環境和城市形象，沙河口區的建設是重中之重。著眼提升大連在遼寧沿海經濟帶開發建設中的核心地位和龍頭作用，用世界的眼光、先進的理念、一流的標準把城市規劃好、建設好、管理好。每一個城建項目的規劃建設，都要堅持以人為本，符合人民群眾的意愿，讓人民群眾滿意。

沙河口區全貌

2. 項目背景

為迎接達沃斯暨建國六十周年的到來，沙河口區建設局對區內景觀進行了整體建設與規劃。由于達沃斯會議的主會場設在世博廣場，從市內主要五星酒店通往星海廣場，沙區的中山路、五一路、東北路、高爾基路等幾條主干道是來賓必經之路。這些道路的照明和景觀燈亮化顯得尤為重要。本項目通過GPRS遠程智能監控系統的實施對相關沿線景觀與道路亮化設施進行智能化監控與管理，同時還將達到節約能源，預警防盜，降低亮化工程成本等目的。本項目將提升大連市整體亮化水平，成為沙河口區城市建設工作新亮點，為“達沃斯峰會”在大連成功召開“添光加彩”。

亮化后的星海廣場

3. 系統概況

GPRS燈光集中監控系統是我公司推出的新一代城市道路照明管理系統。系統采用先進的智能控制技術、燈光節能技術、無線通訊技術、GIS技術、遠程視頻技術、大屏幕技術等。為城市安全照明、功能照明和景觀照明管理提供穩定可靠、方便、高效、節能的綜合管理系統。

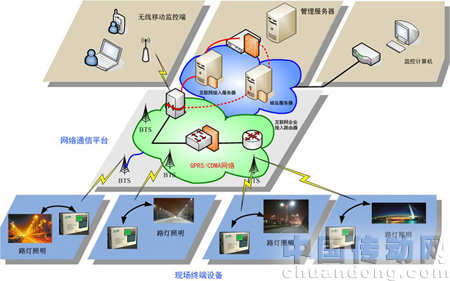

系統結構圖

3.1監控終端硬件組成

監控終端硬件系統由RTU智能控制器、LCD本地顯示控制器、GPRS DTU遠程數據傳輸模塊三部分組成。主要用以實現對現場電量進行測控和采集工作,并通過DTU把現場的電量信息和報警信息即時傳送到景觀燈監控管理中心。

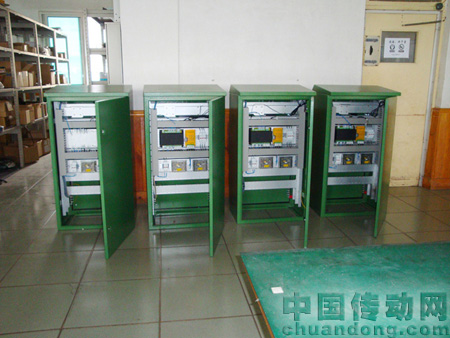

裝配好的終端控制柜

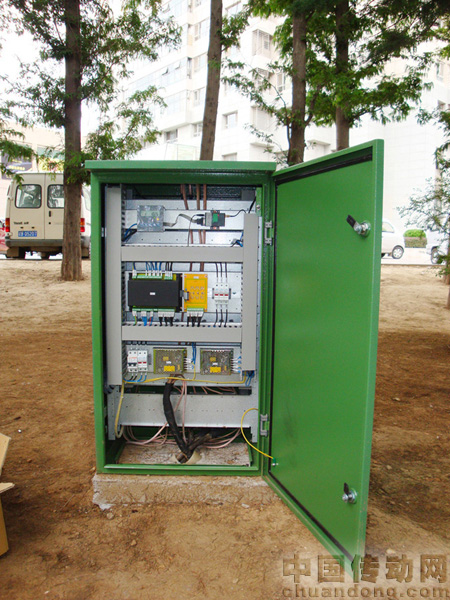

現場景觀燈監控終端設備

3.1.1實現功能

遙測：三相電壓檢測、12路電流檢測、有功功率和功率因數檢測、2路變送器接口（可接測光照、溫度等）
遙控：6路繼電器輸出，觸點為交流220V12A，每路各有一組常開和常閉觸點，支持本地控制、測試和全部參數顯示。
遙信：8路隔離開關量/脈沖量輸入，其中六路可接交流接觸器輔助節點，另外兩路分別接電表脈沖輸出和門開報警開關。
通訊：2路隔離232或485接口，遵循MODBUS工業標準協議。
具有遠程抄表接口。
具有遠程自動調壓接口。
具有單燈監測接口。
內置GPRS DTU 無線數傳設備。
非法打開箱門報警。

3.2監控管理軟件組成

包括操作系統與數據庫軟件、照明監控系統應用軟件、照明監控地理信息系統（GIS）、照明生產管理系統、遠程實時查詢模塊、遠程抄表和自動用電統計模塊、短消息報警模塊、衛星自動校時(GPS)軟件模塊等。

軟件系統設計結構圖

3.2.1實現功能

系統實現“三遙”功能：遙控、遙測、遙信；

采用時控法控制方式進行照明控制，實現預約控制和分時控制。可設置多套時間方案以實現對路燈設備靈活的控制方式

可以預設時間方案的自動控制開關燈和手動實時控制開關燈

具有設備分組功能，可按路段或按區域?qū)υO(shè)備進行分組，從而實現分組控制。

自動巡測、手動巡測和選測（8路繼電器狀態、三相電壓、12路電流、有關功功率、無功功率、功率因數及各種數字狀態量等數據量的采集）；

報警處理。報警內容包括：白天亮燈、晚上熄燈、配電箱門開關不正常打開、電壓、電流越限和供電線路停電等故障；當報警發生時，系統能及時地向指定手機用戶發送報警信息。

支持單燈檢測，能對線路內每一盞燈的工作狀態進行檢測，當路燈發生故障的時候系統能實時檢測到，并能向指定手機用戶發出報警信息；

支持手機用戶通過短信對路燈進行開關燈操作或預設開關燈時間方案；

支持智能手機通過無線互聯網接入系統進行開關燈操作和設備狀態查詢；

自動計算亮燈率。能根據電壓、電流、功率因數的變化自動進行亮燈率估算；

查詢打印功能。根據年、月、日統計數據進行查詢，顯示的數據均可打??；

安全管理。采用多級操作口令和自動密碼保護；

具有歷史紀錄（用電量、負荷曲線、視頻記錄等）查詢統計功能；

支持多種組網及通訊方案選擇，可支持GPRS無線通信方式、以太網通信方式、光纖通信方式；

系統容量：1個主站，9999個分控點，規?？伸`活配置；也可構成網絡化控制

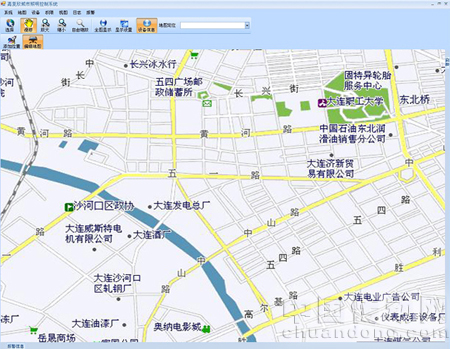

GIS監控界面

4. 項目收益

4.1節省電費

合理開關燈控制節電：原有鐘控方式運行時，需要定期調整鐘控器的開光燈時間設置，限于人力，調整周期不能太短，一般每月 1-2 次。這樣，每次調整時需要留出約 15 分鐘余量，即提前 15 分鐘亮，推遲 15 分鐘關，合計約為 30 分鐘。這樣在每一次調整周期內平均每日多開燈 30 分鐘。

杜絕白天非正常亮燈節電：根據路燈行業的經驗數據，平均每月需要大量的人力物力排查白天非正常亮燈故障，每年可減少數目相當?shù)拈_(kāi)支。

提高電網設備和燈具壽命：傳統路燈管理（人工或鐘控）要燈就全開，要關燈就全關，對電網負載及燈具有很大的沖擊，采用該系統后，可顯著減輕對電網及燈具的沖擊，能夠使燈具的有效使用壽命延長。

遠傳集抄自動計量：傳統的用電計量都是由人工駕車到現場抄表，效率低，成本大。采用該系統后，即可監測某一時段、某一地區的用電量，既節省人力、物力，又可及時匯總上報用電情況，降低成本的同時大大的提高了工作效率。

最大限度的節省電纜電線及人工費用：該系統能最大限度的節省電纜電線，能大大降低施工費用、縮短工期，也不會影響道路交通，社會效應可想而知。

人性化服務：由于該系統的靈活多樣性，可實現多種照明控制辦法。根據每個城市的不同需要，能最大限度做到安全照明，人性化照明和智能化照明。

4.2社會效益

提升城市品牌形象：城市景觀照明系統既是一種公益性事業，也是城市形象工程，城市燈光監控系統的建成，將使城市的燈光管理水平與現代化的大都市像適應，提高亮燈率，減少各種故障，該亮的亮起來，該暗的暗下去，合理照明，美化照明，營造出現代城市科學和藝術完美結合的照明效果，樹立城市的品牌形象。

改善人居環境：通過系統的場景切換功能，能夠根據實際情況進行不同組合的亮燈，更可將城市建筑物照明統一管理，使平常日期和節假日、周末的燈光具有不同效果，充分改善人居環境。

改善投資環境：通過系統的改造，使得整個城市的亮化、美化和安全照明都能夠得到提高，能夠充分改善投資環境，更好的吸引外地客商來城市進行考察、投資，促進城市的發展。

提高交通安全和社會治安水平：通過系統的改造，合理布燈、開燈，使城市各街道、小巷的路燈合理的亮起來，避免老系統一些地區無燈或“半夜燈”帶來午夜后整個地區一片漆黑，給人們的夜間出行帶來不便的現象，同時將可明顯減少交通安全事故和乘黑作案的發生，提高交通安全和社會治安。

5.小結

綜上所述，本公司自主研發的 GPRS遠程無線景觀燈智能監控系統有很多突出優點，它技術先進，將先進的計算機技術、無線通信技術和Internet技術應用于城市照明管理。它為道路、景觀及標志建筑的亮化工程提供了高效的管理與智能的控制，并同時創造了很好的經濟效益和社會效益。
