變頻器采用RS485通信時遇到干擾問題的解決辦法

時間:2009-11-02

來源:中國傳動網

導語:變頻器采用RS485通信時遇到干擾問題的解決辦法。

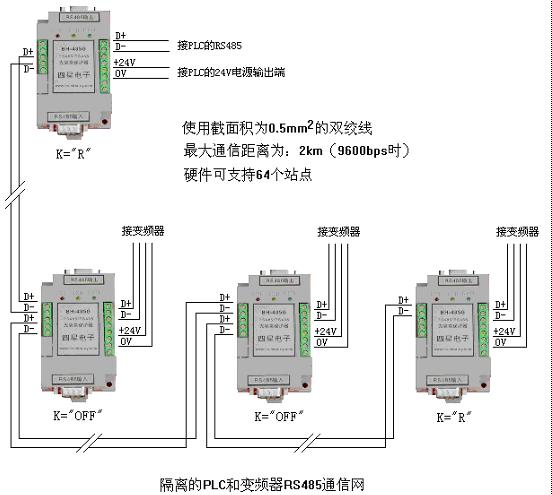

在工業現場,許多用戶都被以下問題困擾過:當PLC與變頻器或變頻器與變頻器之間采用RS485方式進行通信時,經常容易產生通信中斷、誤碼、死機甚至RS485接口被燒壞等故障,而且聯網的變頻器越多,這種現象越容易發生!由于變頻器本身的特點決定了變頻器會產生諸多干擾,對于RS485通信口而言,由于各個變頻器和PLC使用不同的電源,或本身電路結構的不同使得各個RS485通信口的地電位相差很大,勢必造成傳送數據時信號失真較為嚴重,使得通信出錯,當共模電壓超過-7V或+12V時則會損壞RS485接口!   將每個RS485通信口進行隔離是解決問題的最好辦法,即需在每臺變頻器和PLC的RS485通信口上加裝RS485到RS485的隔離器,為了保證加裝了隔離器后仍然使用原來的軟件,隔離器必須是無延時的、波特率自動適應的數據完全透明傳輸裝置。德陽四星電子的BH-485G隔離器正是為解決以上問題而研制的。   BH-485G隔離器是真正具有數據流向自動切換、數據完全透明傳輸、無延時的隔離器,波特率為0~250Kbps自適應,供電電源具有5VDC或24VDC兩種方式任選(一般變頻器上均有24VDC電源輸出端子),而且BH-485G具有二對RS485接線端子,避免了會使波形畸變的總線分支問題,接線非常方便。   BH-485G外形為標準導軌安裝,帶有數據收發指示燈。加裝了BH-485G隔離器后的變頻器和PLC組成的RS485通信網絡如下圖所示:
須將總線二端的BH-485G上的終端電阻設置開關K撥到“R”(接入120歐終端電阻),其它位置的開關撥到“OFF”(不接終端電阻)。   如通信距離超過2公里(9600bps時),可在總線中增加RS485中繼器(型號:E485GA)或使用CAN-485G超遠程隔離驅動器。 BH-485G的詳細資料請看網站上的使用說明書。   以上方案已在工程中大量采用,實踐證明十分穩定可靠,已解決了RS485通信中的干擾、死機和燒口問題。
