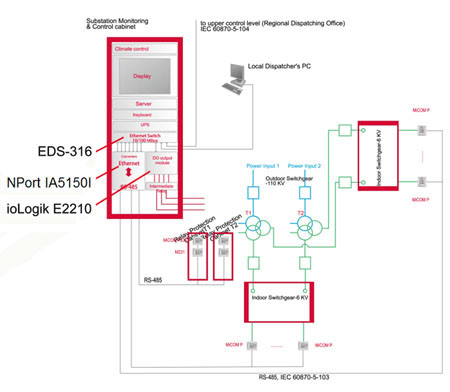

“erunakovskaya”煤礦坐落在俄羅斯的 novokuznetsky 地區。 煤礦的電力系統是由附近降壓變電站110到6千伏提供，這個工程由 sibirskaya electrotechnica 建設實施（www.kemont.ru）。 監測和管理系統部署在變電站層，它對繼電保護終端設備數據進行收集并完成與控制中心之間的交換。該系統還負責轉換和處理數字以及模擬信號，其中包含了中央警報系統和火災警報器，斷路器和接地刀片，測量模擬線路上的電流，電壓和轉換數據的能力。 在6千伏變壓器保護室內安裝了64個繼電保護終端并將他們連接到 RS-485 線路。 RS–485 再通過 Moxa 的 NPort IA5150I 轉換為以太網，以便于本地整合、監測和管理。 系統描述 本地監測和管理系統包含下列設備：RS-485 轉以太網設備（NPort IA5150I），光纖轉換器（TCF-142），I/O采集器（ioLogik E2210），以太網交換機（EDS-316），工業電腦（前置管理），電源供應器（DR系列），鍵盤（Indukey），風扇和恒溫設備。將數據傳輸?shù)缴弦患?jí)由光纖完成，它將系統數據快速傳輸?shù)阶冸娬静僮鞴こ處煹碾娔X上。 已部署的系統提供了以下功能：可視化的變電站計劃和目前的作業條件，控制和狀態指示燈繼電保護裝置，控制操作條件定值。如果電力設施的開關或保護繼電器超過設定值，聲音和視覺警報將被激活。系統也可以利用移動通信，短信或電子郵件將警告訊息發送到遠方的工程師處。 產品 EDS-316 16口非網管工業以太網交換機 NPort IA5150I 1口工業串口設備服務器 ioLogik E2210 帶有12個DI和8個DO的主動式以太網 I/O 采集模塊 優勢 每個串口界面和 I/O 模塊都使用光電隔離技術 可以從網絡進行配置 I/O 模塊支持 Click & Go 邏輯 完美整合到一個 SCADA 系統 容易整合到 OPC Server 可以從多個主機高效訪問到一個 IED 以太網狀態診斷
