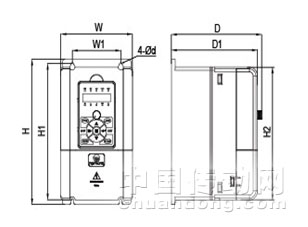

結構尺寸

W

W1

H

H1

H2

D

D1

d

毛重

Size A

100

70

183

171

160

140

132

5

1.3

Size B

115

87

221

206

200

170

162

5

1.8

Size C

135

91

241

226

220

170

162

5

2.2

結構尺寸

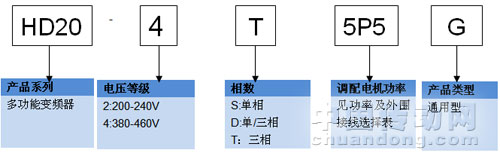

型號

功率選擇

外圍接線（推薦）

額定

容量（kVA）

額定輸入電流（A）

額定輸出電流（A）

電機（kW）

空開MCCB(A)

接觸器（A）

電源線（mm²）

電機線（mm²）

信號線

（mm²）

Size A

HD20-2S0P2G

0.6

4.3

1.7

0.25

16

10

1.0

1.0

≥0.5

Size A

HD20-2S0P4G

1.0

5.8

2.5

0.4

16

10

1.0

1.0

≥0.5

Size B

HD20-2D0P7G

1.5

10.5

4.0

0.75

16

10

1.5

1.5

≥0.5

Size B

HD20-2D1P5G

2.8

18.5

7.5

1.5

20

16

2.5

1.5

≥0.5

Size C

HD20-2D2P2G

3.8

24.1

10.0

2.2

32

20

4.0

2.5

≥0.5

Size B

HD20-4T0P4G

1.0

1.8

1.4

0.4

10

10

1.0

1.0

≥0.5

Size B

HD20-4T0P7G

1.5

3.4

2.3

0.75

10

10

1.0

1.0

≥0.5

Size B

HD20-4T1P5G

2.5

5.2

3.8

1.5

16

10

1.0

1.0

≥0.5

Size C

HD20-4T2P2G

3.4

7.3

5.1

2.2

16

10

1.5

1.5

≥0.5

Size C

HD20-4T3P0G

4.8

9.5

7.2

3.0

25

16

2.5

2.5

≥0.5

Size C

HD20-4T4P0G

5.9

11.9

9.0

4.0

25

16

2.5

2.5

≥0.5

Size C

HD20-4T5P5G

8.5

15

13

5.5

32

25

4.0

4.0

≥0.5

型號

適配電機

制動電阻推薦阻值

制動電阻推薦功率

HD20-2S0P2G

0.25kW

250-350Ω

50W

HD20-2S0P4G

0.4 kW

200-300Ω

50W

HD20-2D0P7G

0.75 Kw

150-250Ω

80W

HD20-2D1P5G

1.5 kW

100-150Ω

100W

HD20-2D2P2G

2.2 kW

60-100Ω

200W

HD20-4T0P4G

0.4 kW

300-400Ω

80W

HD20-4T0P7G

0.75 kW

250-350Ω

100W

HD20-4T1P5G

1.5 kW

200-300Ω

200W

HD20-4T2P2G

2.2 kW

150-250Ω

250W

HD20-4T3P0G

3.0 kW

100-150Ω

300W

HD20-4T4P0G

4.0 kW

100-150Ω

300W

HD20-4T5P5G

5.5 kW

80-100Ω

500W

電氣規格

額定電壓、頻率

單/三相：200－240V，50/60Hz

三相：380－460V，50/60Hz

變動容許值

電壓：波動不超過 ± 10%，失衡率 < 3%

頻率：± 5%

輸出電壓

0－輸入電壓

輸出頻率

0－400.00Hz

性能指標

過載能力

150%額定輸出電流2分鐘

180%額定輸出電流10秒

控制方式

開環矢量控制；V/f控制

運行命令設定方式

操作面板設定；外部端子設定；通過SCI通訊口由上位機設定

速度設定方式

數字設定、模擬設定、SCI通訊設定

速度設定分辨率

數字設定：0.01Hz

模擬設定：0.1% × 最大頻率

速度控制精度

開環矢量控制：± 0.5%

速度控制范圍

開環矢量控制：1:100

轉矩控制響應

開環矢量控制：< 200ms

起動轉矩

開環矢量控制：180%額定轉矩/0.5Hz

轉矩控制精度

± 5%

特色功能

多組參數上傳下載功能

可以實現2組參數上傳至操作面板備份功能

可編程輸入輸出接口

輸入接口可編輯多達53種功能

輸出接口可編輯多達38種功能

過程PID調節功能

內置過程PID模塊

簡易PLC功能

內置簡易PLC模塊，可實現定時、多段頻率輸出

紡織擺頻功能

內置紡織擺頻功能模塊

定長控制功能

內置定長控制模塊

制動單元

標配制動單元

兼容多種通訊協議

標配MODBUS通訊協議。

選配PROFIBUS總線模塊可兼容PROFIBUS協議；

選配DeviceNet總線模塊可兼容DeviceNet協議；

選配CAN總線模塊可兼容CAN通訊協議

保護功能

過壓失速

母線電壓自動控制，防止過壓故障

自動限流保護

輸出電流自動限制，防止過流故障

過載預報警及報警

過載提前預警及保護

輸出掉載保護

掉載報警功能

輸入、輸出缺相保護

輸入、輸出缺相自動檢測及報警功能

制動單元故障保護

制動單元檢測及報警功能

過程PID給定、反饋丟失檢測

過程PID自動識別給定與反饋是否丟失、及丟失報警功能

輸出對地短路保護

輸出對地短路有效保護功能

輸出相間短路保護

輸出相間短路有效保護功能

直流母線短路保護

IGBT直通有效保護功能

輸入輸出特性

外供模擬電源

+10V，負載能力100mA

外供數字電源

+24V，負載能力200mA

模擬輸入

3路

AI1：電壓0－10V

AI2：-10V－+10V/0－20mA（電壓/電流可選）

操作面板電位計：電壓0－5V

模擬輸出

2路

AO1、AO2：0－10V/0－20mA（電壓/電流可選）

數字輸入

6路

DI1－DI6

注：DI6可選為高速脈沖信號

數字輸出

2路

DO1、DO2

DO2可選為高頻脈沖信號輸出

可編程繼電器輸出

1路

R1A/R1B/R1C：觸點容量250VAC/3A或30VDC/1A

通訊

SCI通訊

RS-485接口

操作顯示

LED顯示

5位LED數碼管

設定頻率、輸出頻率、輸出電壓、輸出電流、電機轉速、輸出轉矩、開關量端子、狀態參數、編程菜單參數以及故障代碼等

LCD顯示

可選件（HD-LCD），中/英文顯示操作內容

參數拷貝

LED操作面板和LCD操作面板均可實現參數快速復制

指示燈

5個單位指示燈，5個狀態指示燈

環境特性

工作環境溫度

-10－+40℃，最高50℃，空氣溫度變化小于0.5℃/分

40－50℃需降額使用：每超過1℃輸出電流降額2%

存貯環境溫度

-40－+70℃

使用場所

室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等

海拔高度

低于1000米，1000米以上需降額使用

濕度

小于95%RH，無水珠凝結

振動

小于5.9m/s2（0.6g）

可選件

總線通訊

PROFIBUS總線模塊（HDFB-PROFIBUS-DP）

DeviceNet總線模塊（HDFB-DeviceNet）

CAN總線模塊（HDFB-CAN）

操作面板相關

狀態顯示操作面板（HD-LED-L）

LCD顯示操作面板（HD-LCD）

操作面板外引安裝底座（HD-KMB）

操作面板外引1m延長電纜（HD-CAB-1M）

操作面板外引3m延長電纜（HD-CAB-3M）

操作面板外引6m延長電纜（HD-CAB-6M）
