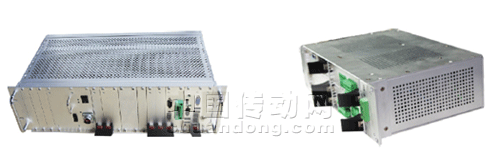

華北工控 FLX系列堅固型工業級軌道交通專用計算機
產品型號
廠商性質 生產商
公司名稱深圳華北工控股份有限公司
地 址深圳市寶安區西鄉鐵崗水庫桃花源科技創新園A棟6層
企業信息
普通會員第20年
公司類型： 生產商
主運營：工業CPU卡（SBC）、嵌入式工業主板、工業機箱、無...
所在地區：深圳市
注冊時間：2006-04-04
產品背景：
目前，中國城市軌道交通建設步入了快速發展的階段，各大城市對軌道交通項目的建設需求強勁，正在積極發展，既有鐵路電氣化改造、新線建設、客運專線建設以及各大中城市軌道交通的規劃和建設如火如荼。
工控產品在軌道交通中的應用眾多，且對系統整體運行的安全性和穩定性要求甚高，主要包括信號系統、通訊系統、主控系統、旅客信息導引系統（PIS）、自動售檢票系統（AFC）和車站屏蔽門工程等。隨著軌道交通的迅猛發展，如何利用高新技術最大限度的減少軌道交通工作人員的工作量、增強軌道交通運輸工具的安全性和穩定性，逐漸成為了系統運營商關注的焦點。
作為工控領域和嵌入式市場領域全球知名的廠商之一，華北工控的軌道交通專用計算機產品已經廣泛應用于售檢票系統、閘機等AFC系統和PIS系統中。如北京地鐵、廣州地鐵、京津高鐵，溫福線、甬臺溫、鄭西線、武廣快線都覆蓋了華北工控的產品。
華北工控最新推出的FLX系列軌道交通專用計算機具有以下幾個亮點：
- 系統模塊化特點，可以滿足軌道交通各類應用需求下I/O接口的靈活配置，亦可靈活增加特殊功能模塊，包括UPS和交換機等,可以保證系統在人流高峰期間依然能夠穩定運行；
- 板載Core I7高性能CPU搭配無風扇散熱系統，支持不間斷電源選項，能夠輕松應對種種風險，保護數據的完整性及安全性，提高了系統運行的可靠性和穩定性；
- 特殊的結構設計能有效抵抗振動、潮濕等帶來的影響，提高了設備的耐用度；
- 系統高可靠連接性能，可以有效防止連接部分氧化、松脫；
- FLX系列靈活多變的尺寸使該系列產品適用于每一個軌道交通應用場合如車載、AG、TVM、BOM等，是乘客信息系統 （PIS）列車軸溫檢測系統、列車動態圖像檢測系統、自動售檢票系統 （AFC）和綜合監控系統應用中的首選方案。
軌道交通是國家和城市的基礎建設行業，它的穩定運行關系到國計民生，因此，對服務于這個行業的公司及其產品的品質有著嚴格的要求。華北工控通過在軌道交通行業的產品應用，不但經受住了考驗，而且成績優異，獲得了客戶的好評。華北工控將再接再厲，進行產品創新，提供更多高可靠的解決方案，助力城軌事業的建設，保證城軌系統安全無誤的運行。
FLX-1000產品參數
|
系統 |
|
|
|
主板 |
FLX-1000 |
|
|
芯片組 |
Intel D525(N455/D425)+ICH8M |
|
|
處理器 |
支持Intel D525(N455/D425) |
|
|
內存 |
1xSODIMM，支持最大2GB DDRIII 800/1066MHz系統內存 |
|
|
存儲 |
PATA |
1xCF插槽,支持Type II CompactFlash |
|
SATA |
3個7PIN SATAII接口，通過連接器由硬盤擴展卡提供擴展 |
|
|
主板扣板I/0 |
顯示 |
1x VGA(DB15), 1x 18bit LVDS，支持獨立雙顯示 |
|
串口 |
1xDB9（RS232），其余通過LPC總線擴展連至扣板連接器 |
|
|
USB |
4x USB2.0 |
|
|
LAN |
Intel 82574L, 10/100/1000Mbps，2xRJ45，支持網絡喚醒和PXE |
|
|
音頻 |
ALC887，支持1xMIC-IN，1xLine-in，1xLine-out，信號轉到連接器和扣板 |
|
|
GPIO |
8組到扣板及自定義8組到連接器 |
|
|
硬盤擴展卡 |
硬盤支持類型 |
2.5“標準機械硬盤或固態盤 |
|
總線類型 |
SATA |
|
|
Raid |
單卡不支持Raid，多卡時需要主板端提供 |
|
|
最大容量 |
視前端主板支持而定 |
|
|
最高速率 |
視前端接口（主板端）信號而定 |
|
|
硬盤插接類型 |
標準 7+15Pin |
|
|
背板接口類型 |
標準 CPCI J1（Pin位置詳見擴展卡Pin定義SATA定義） |
|
|
支持熱拔插 |
視前端接口（主板端）提供的支持而定，提供整個插卡的拔插不提供僅單獨硬盤的拔插 |
|
|
尺寸大小 |
130x100mm |
|
|
GPIO擴展卡 |
功能說明 |
標準RJ45（單層6Port）48個（隔離）、24入、24出（5V） 采用IT8783轉出，外部接口為DB62 IT8783剩余的4組COM資源，轉換為RS-485（隔離），從DB62轉出 |
|
GPIO數量 |
48個 |
|
|
前端總線 |
LPC |
|
|
背板接口類型 |
標準 CPCI |
|
|
支持熱拔插 |
不支持帶電熱拔插 |
|
|
尺寸大小 |
130x100mm |
|
|
COM擴展板 |
功能說明 |
8個采用類似與NVR2100上面使用的綠色端子，雙層8Pin（單排4Pin）插座4個轉接，每個槽位占用2個槽位 串口為3線串口。板內做隔離和非隔離兩種可選選項 |
|
接口類型 |
采用類似與NVR2100上面使用的綠色端子，雙層8Pin（單排4Pin）插座4個轉接，每個槽位占用2個槽位 |
|
|
接口數量 |
8個 |
|
|
前端總線 |
LPC |
|
|
背板接口類型 |
標準 CPCI |
|
|
支持熱拔插 |
不支持帶電熱拔插 |
|
|
尺寸大小 |
130x100mm |
|
|
系統監控 |
功能說明 |
顯示系統狀態及通過面板按鍵實現系統狀態的查詢和系統功能的調用 |
|
屏顯要求 |
雙行，16點陣，支持中文、英文顯示 |
|
|
按鍵 |
6鍵，支持方向及回車命令、退出命令。 |
|
|
前端總線 |
I2C & UART |
|
|
背板接口類型 |
標準 CPCI J1 |
|
|
支持熱拔插 |
不支持帶電熱拔插 |
|
|
尺寸大小 |
160x100mm |
|
|
系統內存 |
插槽 |
1xSODIMM |
|
規格 |
DDRIII 800/1066MHz |
|
|
最大容量 |
2GB |
|
|
擴展接口 |
4xMini-PCIE 1X，信號轉到連接器 |
|
|
指示燈 |
電源狀態指示燈，網卡狀態指示燈，系統運行狀態指示燈，硬盤狀態指示燈 |
|
|
電源 |
DC +12～24V， |
|
|
散熱系統 |
1xFAN，整機主要采用被動式散熱，利用散熱孔通過空氣對流散熱 |
|
|
操作系統支持 |
WIN XP/XP-E, WIN 2003/2008Server，WIN7，WIN CE, LINUX等 |
|
|
工作溫度 |
32℉～140℉(0℃～60℃) |
|
|
相對濕度 |
5%～95%, 40℃,無凝結 |
|
|
抗震測試 |
0.5g rms/5~500Hz/隨機作業 |
|
|
EMC |
CE/FCC Class A |
|
|
產品尺寸 |
325mmx296mmx88mm (W×D×H) |
|
