1. 概述

SMDW6000P-CAN-ZL電量采集控制器是蚌埠日月儀器研究所生產的集電量采集、遠程開停抽油機、手動/自動控制等功能于一體的新一代智能電量產品；采用具備DSP處理技術的專用測量芯片對三相（單相）交流電流、電壓信號進行連續、實時測量，實時獲得三相三線制或三相四線制交流電路中的三相電流、三相電壓（真有效值）、有功功率、無功功率、功率因數、頻率、正反相有功/無功電能，累計電量等參數；采用最新單片機技術和多種抗干擾措施，通過高速采集SMU電壓采集模塊輸出的電壓信號和SMI電流傳感器輸出的電流信號高精度實時計量，具有功能強大、可靠性高等特點。

2.結構

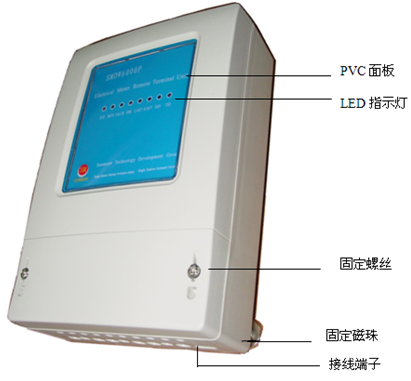

3.系統功能

3.1.數據采集：兩線電壓（或三相電壓）、三相電流、電功率、功率因數、耗電量等

3.2.報警監測：電機電流不平衡報警、缺相報警、電壓異常報警；開井報警、停井報警；

3.3.輸出控制：遠程開井、遠程停井，遠程開井或停井前完備的語音報警；

3.4.開關量輸入：至少2路（開關量傳感器接入，備用）；

3.5.通訊方式：本地?zé)o線、遠程無線；CAN總線、RS485/232總線；

3.5.1.CAN總線、RS485/232總線連接RTU或儀表，實現數據傳輸和硬件設置、程序升級等；

3.5.2.無線微功耗通訊模塊SM800、XBEE等,可以和RTU或儀表無線通訊，實現數據傳輸和硬件設置、程序升級等?？梢院途习惭b的無線載荷傳感器、無線位移傳感器、無線壓力傳感器、無線溫度傳感器等實現油井監測本地全無線傳感器網絡。

4.主要技術參數

4.1.外形尺寸： 145 mm×68mm×22mm；

4.2.安裝方式：強力磁吸附式固定。

4.3.工作環境溫度：－45～＋85℃

4.4.交流電量采集：三相三線制或三相四線制可選；

4.5.電壓量程，0～500V、2500V；電流量程，0～100A、150A；

4.6.精度，1％。

4.7.通訊方式：本地?zé)o線數字化網絡、遠程無線數字化網絡或CAN總線（CAN Specification Version 2.0標準）。

4.8.四路繼電器開關量輸出，觸點容限：3A/250VAC，獨立保險絲保護。

4.9.兩路無源光隔開關量輸入，反向電壓保護1000Vdc/1分鐘，浪涌抑制600 watts。

4.10.本地?zé)o線數字化網絡通訊，有效通訊距離≥150m。視距≥150m（可根據實際定制），載波頻率：433MHz，波特率：19200，GFSK窄帶調制。ISM頻段載波，無需申請頻點。采用高效前向糾錯信道編解碼技術，提高低功耗情況下數據通訊可靠性。

5.安裝及應用

本產品可吸附式安裝在設備電控柜內或自配戶外工業機箱焊裝或掛裝。本產品可獨立使用，也可作為RTU的配套產品配套使用。與RTU的配套使用時，為RTU提供電壓、電流、電量等數據。
