1.   特點

SM6000P-CAN-ZL型智能電量采集模塊：

1.1專門針對動力設備電量采集和控制設計。通過CANBUS與數據終端連接，實現動力設備三相電量、電能參數實時采集及多種控制功能；

1.2直接采集三相電壓，無需二次互感；外接電流互感器，可直接采集動力設備三相電流；

1.3采用具備DSP處理技術的專用測量芯片對三相（單相）交流電流、電壓信號進行連續、實時測量。測量內容有：三相電流Ia、Ib、Ic，線電壓Uac、Ubc，有功功率，無功功率，功率因數，正反相有功/無功電能，累計電量等。

1.4動力設備遠程控制及工作狀態檢測。配套設計了本地手/自動切換開關及報警器接口，使遠程控制工作更加完備、安全；

1.5預留安防傳感器接口，可擴展實現遠程監測電氣控制柜現場的安防入侵。

1.6工業級抗干擾設計；強磁吸附式安裝，安裝拆卸方便快捷；接線簡單靈活，功能強大，精度高。

2.技術指標

2.1供電：7.5～24VDC，具備反向保護功能；工作電流：無外接報警器、安防設備等功能設備時，最小120mA。

2.2交流電壓檢測：內置電壓互感器，量程0～500Vac RMS；特殊規格可定制。

2.3交流電流檢測：外接電流互感器，信號0～50mA；特殊規格可定制。

2.4測量參數：三相電流Ia、Ib、Ic，線電壓Uac、Ubc，有功功率，無功功率，功率因數，正反相有功/無功電能，累計電量等；精度：0.2級。

2.5輸出開關量：兩路獨立繼電器觸點輸出，1路常閉，1路常開，觸點容量10A/250VAC；每路獨立玻璃管保險絲保護，容量2.5A/250VAC，可更換。

2.6輸入開關量：兩路無源光電隔離開關量輸入，反向電壓保護1000VDC/1分鐘，浪涌抑制600 watts。

2.7安防入侵接口：檢測設備供電12VDC,OC門或無源開關量輸入。

2.8報警器接口：供電12VDC，可控制關斷。

2.9通訊接口：CAN BUS；通訊協議：CAN Specification Version 2.0

2.10工作環境：－40～+70℃，干燥不結露。

2.11存儲條件：－40～+80℃，5％～95％RH不結露。

2.12結構：鋁質機殼；長×寬×高=168× 125 × 46 ；重0.4kg；強磁吸附式安裝。

2.13電磁兼容：IEC 61000-4-4 3級；IEC 61000-4-2 4級。

2.14以上為常規產品指標，特殊規格可定制。

3.應用案例

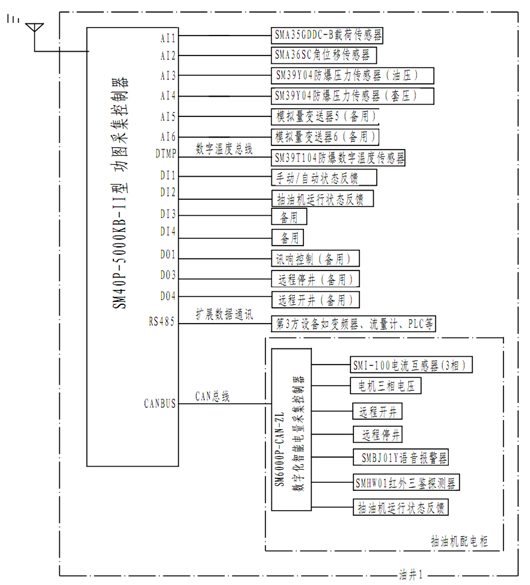

在油田油井監控中，SM6000P-CAN-ZL智能電量采集模塊是抽油機配電柜監測單元，包括電機三相電壓、三相電流電量監測，遠程開停抽油機控制并輔以語音報警等。以CAN總線連接數據終端——功圖采集控制器。配電柜監測“一線牽”，方便快捷，大大節省施工成本。
