1. 概述

      SM40P-5000KE型功圖采集控制器是蚌埠日月儀器研究所專為油井檢測生產的集成智能型，集電源模塊、數據采集模塊、電量采集模塊、電壓采集模塊等于一體，集功圖、三相電量、井參采集和抽油機遠程啟?？刂频裙δ苡谝惑w。工控盒結構設計、精美小巧，安裝方便快捷、調試簡單明了、維護減省，綜合性價比高。

2.功能

2.1油井圖形監測：功圖、電流圖、功率圖；

2.2功圖參數監測：最大最小載荷、沖程、沖次等；

2.3井口參數監測：油壓（或匯管壓力）、套壓、井口溫度等參數；

2.4三相電量監測：三相電流、電壓、有功功率、功率因數等；

2.5油井遠程控制：遠程開井、停井，遠程開停井前完備的語音告警。

2.6系統報警監測：停井、開井、停電報警；三相電流不平衡、流缺相報警。

3.技術指標

3.1工業環境設計，工控盒結構，外配戶外工業機箱。.工作環境溫度，－40℃～＋85℃；

3.2EMC抑制能力，IEC61000－4－4強度等級3級。

3.3本地?zé)o線數字化通訊網絡，作為與井場RTU間的數據通訊鏈路接口，通訊距離（可視）≥300m。載波：433MHz，ISM工作頻段，無需申請頻點。GFSK窄帶調制。

3.4 4路繼電器開關量輸出，觸點容限：5A/250VAC，獨立保險保護。

3.5 4路無源光隔開關量輸入，反向電壓保護1000Vdc/1分鐘，浪涌抑制600 watts。

3.6 擴展通訊接口：EIA－RS485－A標準，光電隔離，隔離電壓1000Vdc/1分鐘?？蓪?shí)現與現場第三方設備如在閥組間測試應用中的流量計、壓力變送器等數據監測。

3.7 CAN總線接口：CAN Specification Version 2.0標準，光電隔離，隔離電壓1000Vdc/1分鐘；電量測量接口。

3.8 模擬量接口：4路；供電，18.5DC/500mA，精度1％ @-40～＋85℃；量程，0～20mA；采樣，16bit，精度0.1%FS @-40～＋85℃。

3.9 數字化溫度傳感器接口：1-Wire Protocol標準。

3.10 定時存在功圖數據；可存儲600份功圖數據。確保通訊不暢通時不丟失功圖數據。

3.11 業級電源，EMI/防雷擊濾波器，兼容220V/380V/660V多種電壓。

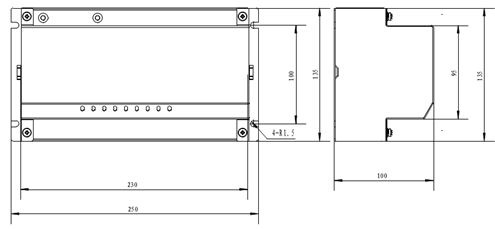

4.結構

工控盒結構，可配戶外工業機箱。優點：

4.1簡潔簡?。憾鄠€(gè)功能部件集成一體；安裝簡潔，接線、施工等工作量大大減少；

4.2獨立自主：各部件系集成自配機箱，獨立安裝、防水設計，綜合體積小，配電柜內無部件安裝，僅僅接線操作，因此安裝、防水等不受現場配電柜制約。

4.3配電柜搬遷、移位等僅需把相關線拆掉即可，方便快捷。

4.4體積小巧：包裝、運輸、搬運、安裝、維護等方便簡省。

4.5基板固定：安裝、拆卸、移位、搬遷方便快捷；

4.6安裝安全、牢固、維護方便，不影響井場作業；

5.應用框圖：

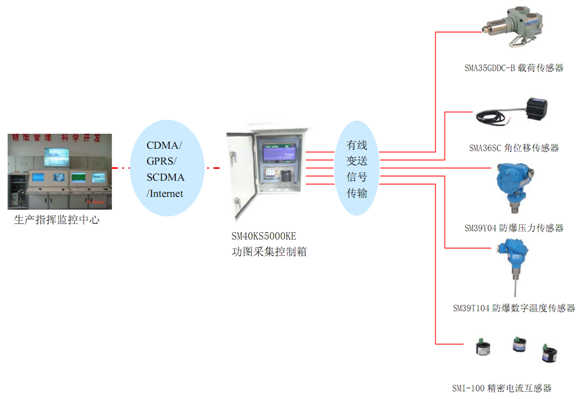

5.1.單井應用方案

      擴展數據通訊接口、無線數傳DTU(CDMA、GPRS、數傳電臺、以太網口等)，建立單井設備通訊鏈路平臺

      本方案適用于分散式單井監控。各油井相對離散，站控中心通過DTU無線網絡遠程直接管理各個采集器,即管理N口油井和注水閥組間的數據采集、控制，N取值1～255。采集器采集數據并上傳至站控中心,也遠程受令啟停抽油機或調配注水閥組間流量等。

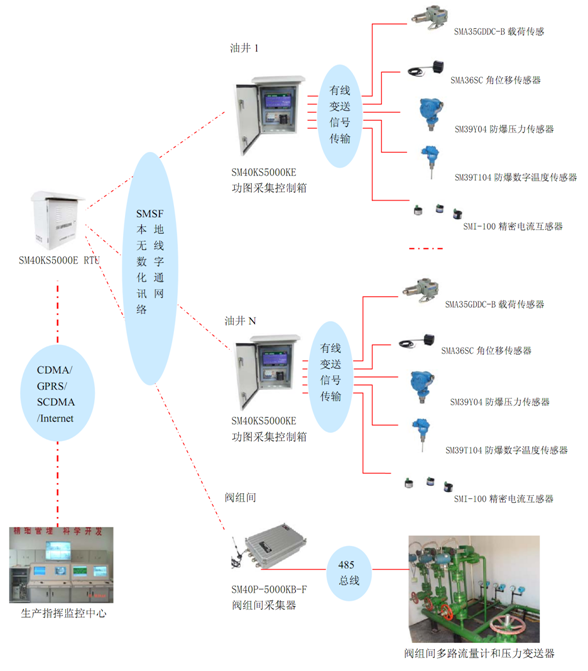

5.2.叢式井群應用方案

      擴展數據通訊接口、RF無線數據通訊及主RTU寬帶數據通訊，建立了井場數據設備的通訊鏈路平臺。

      本方案適用于叢式井或平臺井監控，長慶油田油井為典型。油井相對集中（視距300米范圍內，視為一個井場），井場RTU通過本地ISM無線網絡管理井場各個采集器,即管理井場N口油井和注水閥組間的數據采集、控制，N取值1～22。RTU受令采集井場數據并上傳至站控中心,也受令下達要求采集器遠程啟停抽油機或調配注水閥組間流量等。

6.應用案例

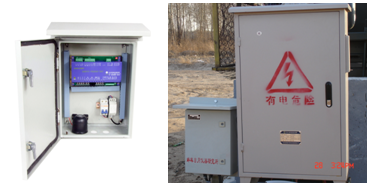

      SM40P-5000KE型功圖采集控制器一般配工業機箱，安裝在油井拖動裝置配電柜旁邊。下圖為長慶油田數字化油井單井安裝照片。

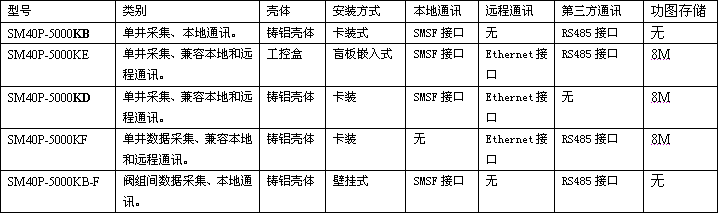

7.相關選型
