1. 特點

      SM40P-5000型油井智能監控終端RTU是蚌埠日月儀器研究所專為油井遠程測控而設計。游梁機、高原機、螺桿泵、電潛泵等油井適用；兼容CDMA/GPRS/SCDMA等通訊，數據遠傳至控制中心；兼容多種有線和無線傳感器（如載荷、位移，壓力、溫度、電流、電壓等傳感器）接入；實時監測油井動態信息，如地面功圖、電流圖、功率圖、油套壓、井口溫度等圖形和數據。

2. 功能

      SM40P-5000型油井智能監控終端RTU采用工業級電源，模擬量11路，數字溫度總線2路，CAN總線2路，脈沖量4路，RS485/232輔助通訊1路，主通訊1路，開關量輸入3路，開關量輸出5路滿足工業現場多路物理量監測。CAN總線使得現場電量采集一線牽，大大節省電纜、施工等綜合成本。具有開井、停井、停電報警。三相電流缺相、不平衡報警；油壓、套壓、溫度等井參超限報警，控制中心及時知警，及時發現故障，減少損失。多種有線和無線傳感器（如載荷、位移，壓力、溫度、電流、電壓等傳感器）等。完成功圖、電流圖、功率圖，井口油壓、套壓、溫度，三相電量等監測?？刂浦行挠?jì)算機顯示，控制中心可同步查看數據。

3. 技術指標

供電：外接SMU5000-DY 電源：90～260VAC，50Hz ；功率：40W【寬壓工業級】

AI模擬量輸入：11路， 4～20mA或1～5V。

PI脈沖量輸入：4路，沖次傳感器、轉速傳感器或流量計接入

DI開關量輸入：3路，紅外三鑒探測器、門狀態傳感器等接入。

DO開關量輸出：5路，接點容量：250VAC/2.5A【語音報警器、遠程開井、遠程停井、井場照明燈控制】

數字溫度總線：2路，每路可接0～12臺數字溫度傳感器

CAN總線：1路，CAN Specification Version 2.0標準，光電隔離，隔離電壓1000Vdc/1分鐘?！綜AN電量模塊接入，三相電量監測】

工作溫度：－40～＋80℃【滿足高寒高熱工業級環境要求】

遠程無線通訊：CDMA/GPRS/SCDMA等【兼容多種通訊】

本地?zé)o線通訊：視距≥150m（可根據實際定制），載波頻率：433MHz，波特率：19200，GFSK窄帶調制

防護等級：防水PE面板，IP65防護等級

尺寸：222 mm×185 mm×110mm

4.應用框圖

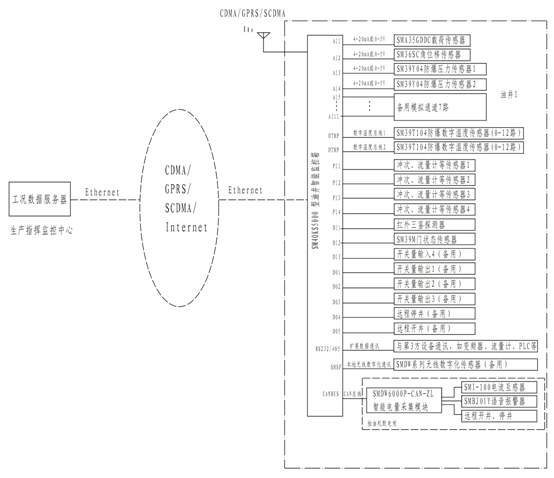

      本框圖適用于油田單井遠程監測。每口油井安裝載荷、位移、壓力、溫度、電量等傳感器及SM40P-5000型RTU各一臺，RTU采集單井?dāng)?shù)據通過CDMA/GPRS/SCDMA等通訊網絡將數據遠傳至控制中心。
