      PG-1132配電隔離分配器24VDC供電,輸入、輸出、電源、通道間全隔離。PG-1132配電隔離分配器為現場兩線制儀表配電，同時將4-20mA信號分成三路、四路相同或不同的直流電流、電壓標準信號，實現不同設備同時采集控制。

技術指標：

配電電壓：26-28V（最大驅動電流30mA）

輸出阻抗：0-500Ω

響應時間：<0.05s（0~90%）（TYP）

波      紋：<10mVrms

傳輸誤差：0.1%的終值

溫度系數：50ppm/K的測量值/100Ω負載

耐壓強度：500VDC時100MΩ以上，2000VAC/分鐘

電磁兼容性：符合GB/T18268工業設備應用要求

                 （等同IEC61326-1）

工作溫度：-10℃~+70℃

工作濕度：<90%RH（無凝結水）

電      源：24VDC±10%

消耗功率：<2W

外殼材料：尼龍PA.66

重      量：約200克

產品特點：

●結構緊湊

●DIN導軌安裝

●端子可帶電插拔

●輸入／輸出／電源／通道間全隔離

 PG-1132方框圖

PG-1132接線圖

PG-1132外形尺寸圖

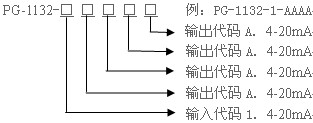

PG-1132選型舉例
