      PR-312配電隔離器24VDC或220VAC供電,輸入、輸出、電源、通道間全隔離。為現場兩線制儀表配電，PR-312配電隔離器同時將4-20mA信號分成兩路相同或不同的直流電流、電壓標準信號，實現不同設備同時采集控制。

●輸出為單通道時，輸出信號2為缺省

技術指標：

配電電壓：26-28V（最大驅動電流30mA）

輸出阻抗：0-500Ω

響應時間：<0.05s（0~90%）（TYP）

波      紋：<10mVrms

傳輸誤差：0.1%的終值

溫度系數：15ppm/K的測量值/100Ω負載

耐壓強度：500VDC時100MΩ以上，2000VAC/分鐘

電磁兼容性：符合GB/T18268工業設備應用要求

                 （等同IEC61326-1）

工作溫度：-25℃~+85℃

工作濕度：<90%RH（無凝結水）

電      源：24VDC±10%

消耗功率：<1.5W

外殼材料：尼龍PA.66

重      量：約90克

產品特點：

●易連接，低功耗，長壽命

●外形小巧，厚度僅12.5mm

●D I N 導軌安裝，插拔式端子

●輸入／輸出／電源／通道間全隔離

PR-312方框圖

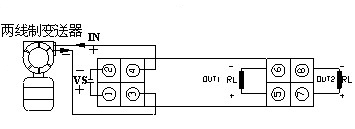

PR-312接線圖

PR-312外形尺寸圖

PR-312選型舉例
