      MGate™ EIP3000系列產品為需要將Allen Bradley PLC接入Ethernet/IP網絡的用戶提供1個端口或2個端口DF1 -Ethernet/ IP協議轉換功能，并提供一種具有成本效益的途徑將PLC和SCADA軟件整合到同一系統中。

      DF1 和 Ethernet/IP 之間的協議轉換

      MGate™ EIP3000系列產品可用于連接DF1設備和 Ethernet/IP設備使Allen Bradley PLC具備遠程維護能力。MGate™EIP3000 通過支持CIP上的PCCC對象，可以與羅克韋爾以太網設備進行無縫通訊。EIP3000 協議網關提供1個或2個串口，用戶可根據網絡規模選擇合適的網關。

      支持多個 Ethernet/IP 連接

     MGate™ EIP3000系列產品最多可同時支持8個Ethernet/IP客戶端以及8個Ethernet/IP服務器。各客戶端最多可同時發送16個請求。

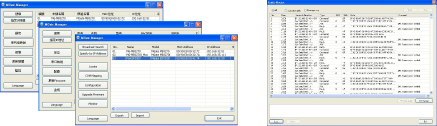

     Windows 工具實現簡便設置和流量監測

     Moxa 提供一款簡單易用的Windows工具，支持多國語言，適用于所有MGate™產品。該工具也支持Ethernet/IP和DF1協議下的流量監測功能。

      提供串口重定向功能

      MGate™ EIP3000 系列產品具有串口重定向功能，這為DF1 網絡整合增添了額外的可選功能。 具有串口重定向功能后，一個串口master（命令發送者）的命令可以轉向到其它端口上的串口slave設備（命令執行者）。 此外，一個串口master 能與 Ethernet/IP 客戶端或者其他的串口 master 同步操作，而不必對 DF1 的架構或者軟件進行更改。 利用這個串口重定向功能。EIP3000 網關就能對本來是為單串口工作而設計的 DF1 網絡，建立冗余備援機制或用以太網進行監控。

      支持 DF1 和 Ethernet/IP 設備通訊的虛擬串口

      每臺MGate™ EIP3000網關支持一個虛擬串口。一臺遠程PC使用一個Moxa提供的Real COM或TTY驅動程序，連接至EIP3000的虛擬串口。 RSLinx和SCADA系統可使用虛擬COM端口與EIP3000網關進行通訊。該虛擬串口功能使得RSLinux或某些SCADA系統可通過一個協議網關與多個DF1和Ethernet/IP設備相連。

      上拉/下拉電阻和終端電阻選擇

      當使用終端電阻預防串口信號反射時，應正確設置上拉/下拉電阻使電信號不發生衰減，這點至關重要。因?yàn)椴淮嬖谶m合所有環境條件的通用電阻值設置，EIP3000面板底部設有DIP開關，用于設置終端電阻和上拉/下拉電阻值。

      內置光隔離功能

      含有大電流設備的復雜網絡容易出現因放電、電磁噪聲或共模瞬變引發的電信號失真現象。MGate™ EIP系列產品通過內置光隔離功能解決了這一問題。
