      SIMOVERT MASTERDRIVES一貫地共同遵守相同的設計原則。在所有功率范圍中的裝置(變頻器、逆變器)和系統元件(整流單元、制動單元)都有一個統一的設計和相同的接線原則。它們能以任何方式組合并能并聯安裝以 滿足傳動系統各種要求。

      SIMOVERT MASTERDRIVES矢量控制的變頻器是采用IGBT元件、全數字技術 的電壓源型變頻器。它同西門子三相交流電動機一起為所有工業領域和所有應用場合提供高性能、最經濟的解決方案。

技術設計
電源電壓 200V - 690V 功率輸出 2.2kW-5000 kW (6SE70) 200 kW - 5000 kW (6SE71) 防護等級 可達到 IP 43

主要技術特點

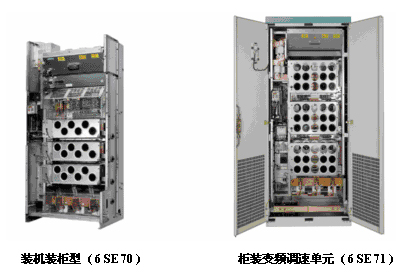

矢量控制方式 自換向整流回饋 AFE(Active Front End)裝置 5種開環或閉環控制方式 書本裝置、裝機裝柜型裝置(6SE70)或柜體結構(6SE71) 完善，開放的、多種類的通訊功能， Profibus，Drive Monitor，... 高精度工藝控制功能，卷曲，張力，同步，定位， ... 完善的保護功能，過壓，欠壓，過流，... 簡易便捷的參數設定及監控， Profibus，Drive Monitor，...

分布式的智能化使產品更靈活

      由于把所有的部件都集成到數字環境中， 從而使得配置和服務變得更加簡單，而且工程費用也大大減少。 對于 SIMOVERT MASTERDRIVES 矢量控制而言，最新的模塊化以及具有分布式智能化的部件都使使用更具靈活性。

----為了滿足這些特殊功能的要求，我們還提供了各種附加選件。

T400 模塊解決復雜而又多樣的工藝控制功能

----T 400 模塊提供了多種工藝控制功能。如卷曲，張力，同步，定位，多電機等。在箔材機械，造紙機，紡織機，印刷機以及拉絲機等有廣泛的應用。

用通訊模塊CBP2和CBC

----用于 PROFIBUS－DP的CBP2模板和用于CAN的CBC模塊可以保證SIMOVERT MASTERDRIVES 實現通用的開放式的通訊。

SLB 模板

----用于通過SIMOLINK 實現裝置到裝置間的數據傳送。

相關資料：大大增強驅動裝置功能的T400

       Drive Monitor是基于WINDOWS平臺的調試診斷軟件，SIMOVERT MASTERDRIVES的所有參數都具有圖形化提示?？梢源鎯?chǔ)參數，及打印參數設置。 并可處理過程數據，及進行診斷操作，也可以實現離線或在線操作，并具有示波器功能。

----主動前端譯自英文Active Front End。從結構上看，由于采用了 IGBT 功率元件， 所以它相當于一個逆變器，不同的是其輸入為交流輸出為直流，因?yàn)樗挥陔娫催M(jìn)線側， 所以被稱為前端。其主動的含義在于，與傳統的二級管或可控制硅整流技術相比，主動前端不再是被動地將交流轉變成直流，而是具備了很多主動的控制功能。它不僅能消除高次諧波，提高功率因數， 而且不受電網波動的影響， 具有卓越的動態特性。

---- 主動前端（AFE〕整流單元的工作原理可簡述為：AFE整流單元從電網汲取正弦波交流，經整流后輸出直流電壓，并保持所要求的電壓值。各次諧波由濾波電路刪除。

---- AFE 整流/ 回饋單元的應用范圍

主要應用領域
傳輸鏈系統 起重設備 直橫剪 紙機 太陽能光電應用技術 制糖離心機，榨糖機 機車測試床 風力發電

---- AFE 整流/ 回饋單元的優點

主要優點
無諧波污染 保持cosα=1 電流管理功能 (LCM) 無換相失敗 即使在電網極不穩定的情況下，電壓控制器仍能維持恒定的直流環節電壓 可選的 RFI 抗無線干擾濾波器 卓越的動態性能
