一、用途

     交流異步電動機在額定電壓下起動時，初始起動電流是很大的，往往超過額定電流的許多倍（一般是5--7倍）為了減少起動電流，不使對電網造成影響，通常用降低電樣的方法來起動交流異步電動機，常用的降壓方法是采用電抗器或自藕變壓器，交流電動機的啟動過程很短（一般數秒鐘至二分鐘），起動后就將降壓起動用的電抗器或自藕變壓器切除。該產品是根據高壓異步電動機的啟動特性設計的，一般匹配電動機功率220——4800KV.

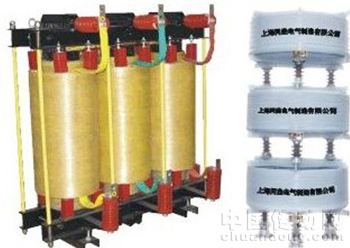

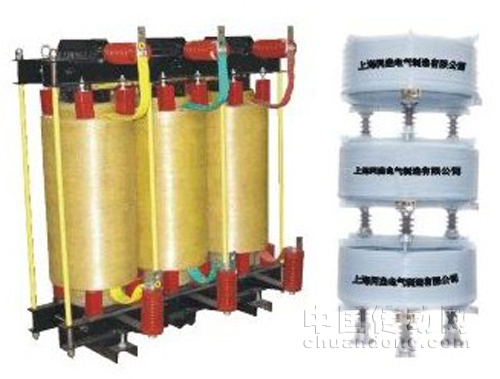

二、結構特點

1.QKSG、QKSC型干式鐵芯啟動電抗器的鐵芯采用優質冷軋硅鋼片，芯柱經過多個氣隙分成均勻小段，氣隙采用環氧板作為隔絕，并采用高溫高強粘貼劑，以保證氣隙在電抗器運行時不發生變化。

2.鐵芯端面采用優質硅鋼片端面膠，使硅鋼片牢固地結合在一起，大大減小了運行中的噪音，并具有較好的防腐蝕性。

3.線圈繞包式結構，線圈主絕緣采用玻璃纖維浸漬環氧樹脂，熱烘固化后在真空下浸以耐高溫絕緣漆，該線圈不但絕緣性能好，而且機械強度高，能耐受電機啟動時的大電流沖擊和冷熱沖擊而不開裂。

三、使用環境

1.海拔高度不超過1000米。

2.運行環境溫度為25度--+45度。

3.安裝于戶內無劇烈震動，無任何有害氣體或粉塵的場合，無易燃物品。

4.當啟動時間滿2分鐘（一次或數次之和），應冷卻6小時可再次起動。

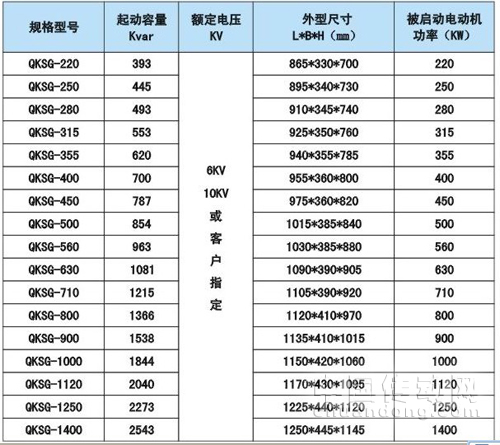

四、性能參數

1.干式起動電抗器比傳統油浸電抗器、空心電抗器體積要小，具有重量輕、占空間小，結構簡單安裝方便等特點。

2.耐溫等級達到H級或F級，正常運行時，干式鐵芯起動電抗器的鐵芯溫升不大于85K，線圈溫升不大于95K.

3.干式鐵芯起動電抗器損耗低于油浸電抗器的損耗。

4.干式鐵芯起動電抗器的噪聲不大于國家標準。
