       一、用途

      CKSC、CKSG型鐵芯高壓電抗器主要用于6-35KV電力系統于高壓電容器組相串聯，能夠有效抑制及吸收高次諧波，限制合閘涌流及操做過電壓，保護電容器，提高電能質量，保證電網安全運行。

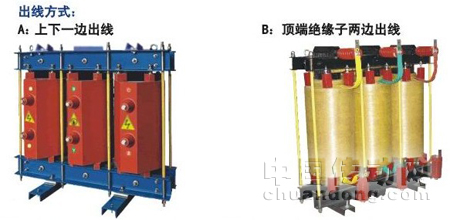

      二、結構特點

      1.該產品分為三相、單相兩種，為鐵芯干式；

      2.鐵芯采用優質冷軋硅銅片，經高速沖床沖洗，具有毛刺小、規則均勻、碟片整齊優美，確保電抗器運行低溫升低噪聲的性能；

      3.線圈采用優質絕緣導線，經專用機器繞制，具有平整度好，外形美觀的優點；

      4.電抗器裝配過程中，所有夾件經過防腐蝕處理，關鍵夾件采用無磁材料，并經預烘--真空浸漆--熱烘固化這一流程，使電抗器線圈及鐵芯牢固成為一體，大大減少了運行時溫升及噪聲，有效提高了電抗器品質因數及減少諧波的效果。

      5.電抗器外形尺寸參考標準柜體尺寸設計，體積小、接線方便，大大節約用戶柜體成本投資。

      三、使用環境

      1.海拔高度不超過2000米；

      2.運行環境溫度-25度至+45度，相對溫度不超過90%；

      3.周圍無有害氣體，無易燃易爆物品；

      4.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備

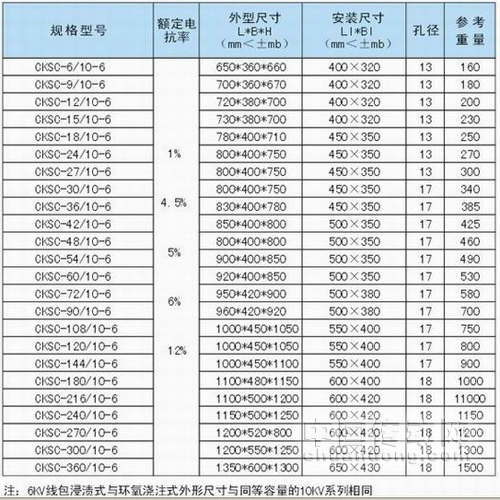

      四、性能指標及技術參數

      1.可用于系統電壓為：6KV   10KV  10.5KV  11KV  12KV  13.8KV  35KV場合；

      2.電抗率為：1%  4.5%  5%  6%  12%

      3.絕緣等級為F級，噪聲≤30dB，過載能力≤1.35倍以內連續工作，相于相之間不平衡度不大±3%，電感量誤差控制在+3%以內；
