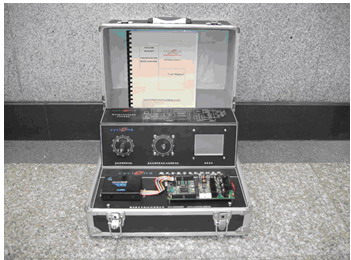

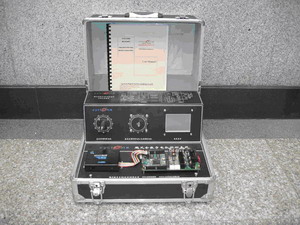

CY-MCS2407電機控制開發套件

應用

學習電機控制的理論

DSP軟硬件開發知識

開發以下電機驅動器：

直流無刷伺服電機驅動器

直流有刷伺服電機驅動器

交流異步伺服電機驅動器

型號
CY-MCS2407

價格
￥16800元

硬件

軟件

系統組成

DSP為：TMS320CF2407A

兩個事件管理單元

16路A/D

16路PWM

CAN總線接口

RS-232接口

內部32KW Flash

LCD、鍵盤接口

控制設置接口模擬

±5～±15V模擬接口

4路硬件捕獲單元可以連接霍爾信號和光電編碼器信號

板載電機驅動專用預驅動芯片IR2132S和高達45A的MOSFET管，可直接驅動直流有刷電機、無刷電機、交流異步電機

板上預留光電編碼器輸入接口、霍爾輸入接口

板載0.02歐姆檢流電阻和運算放大器對相電流采樣

單電源輸入（電機供電電壓12V~48V），板載DC-DC變換器提供5V電壓

*圖形化的編程界面，可管理DSP內部的所有資源

*PWM產生完整匯編代碼

*CAN模塊完整匯編代碼

*ADC模塊完整匯編代碼

*EVA模塊完整匯編代碼

*EVB模塊完整匯編代碼

*RS232模塊完整匯編代碼

*SPI模塊完整匯編代碼

*IO單元完整匯編代碼

*看門狗完整匯編代碼

*BLAC驅動演示程序

*BLDC驅動演示程序

*提供控制算法的原理和程序流程圖

*對Flash的編程插件“SD Flash”

1.CY-MCS2407電機控制板

2.MCWIN可視化編程軟件

3.＋24V、＋5V 直流電源

4.直流無刷伺服電機

5.直流有刷伺服電機

6.串口線

7.CY-XDS510USB2.0仿真器

8.320×240 LCD液晶屏

9.電機控制實驗箱

10.使用說明書

11.產品保修卡

12.產品清單

其他選件：

1.CY-XDS510PP仿真器

2.CCS IDE集成開發軟件

3.評估板CY-EVM2407

4.交流伺服電機

5.DSP實時多任務操作系統

6.嵌入式系統原理圖集
