簡介
      PEX-D48板卡是泓格新上市并符合RoHS環保規范的產品，新的PEX-D48的設計可直接兼容于PIO-D48U。

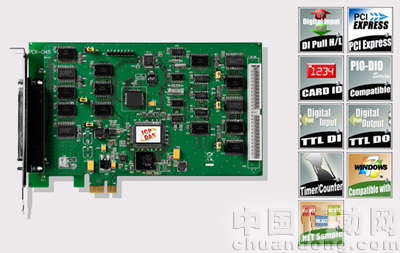

PEX-D48板卡

      PEX-D48支持PCI Express接口，并提供48個符合TTL規范的數字輸出/入通道，它由六個8位的雙向I/O端口所組成，這些IO端口分別為：端口A(PA) 、端口B(PB) 、端口C(PC)， 端口C 又可以被分成二個半寬度(4-bit)的IO端口，每個 Port 的初始設定皆為輸入模式。
      PEX-D48 還有其它實用的功能，第一種是Card ID 指撥開關，讓使用者可以自由設定每張板卡的識別碼。當系統同時使用多張PEX-D48板卡時，使用者可以迅速而簡單區別這些同型號的板卡。第二種是DI Pull High/Low設定功能，數字輸入端口可設定為pull-high或 pull-low，當信號線脫落或斷線時，該DI值會相對維持High或Low的狀態(非浮動)。
      PEX-D48的軟件設計與PIO-D48U完全兼容，所以使用者不需要更動軟件，即可使用PEX-D48取代PIO-D48或PIO-D48U，將系統升級到新一代的PCI Express接口。PEX-D48在Linux、DOS、Windows 98、Windows 2000、Windows NT、32-bit Windows XP、32-bit Windows Vista及32-bit Windows 7等操作系統環境下使用，并且提供了動態函數庫及Active X控件協助使用者更容易的開發。而本產品還提供Turbo C++、Borland c++、Microsoft C++、Visual C++、Borland Delphi、Borland C++ Builder、Visual Basic、C#.NET、Visual Basic.NET及LabVIEW等范例程序幫助使用者可以更快速的上手使用本產品。
特色和架構
PCI Express界面
Card ID功能，可讓使用者設定卡片的輔助識別號碼，以區別多張同型號的板卡
數字輸入端口可設定為pull-high或pull-low，當信號線脫落或斷線時，該DI值會相對維持High或Low的狀態(非浮動)
最多可提供48個數字輸出入信道
雙向I/O通道可以軟件方式設定為Input/Output端口
內建I/O line 緩沖區
Digital I/O 反應速度最高可達1.2 MHz
一個16位的事件計數器
一個32位的內部程序計數器
兼容于PIO-D48的軟件
使用者可以直接套用PIO-DIO 系列的產品
支持.NET程序
提供Microsoft Visual C#.NET 2005范例程序
提供Microsoft Visual Basic.NET 2005范例程序
提供Turbo C++, Borland c++, Microsoft C++范例程序
提供Visual C++，Borland Delphi，Borland C++ Builder，Visual Basic及LabVIEW范例程序
支持32-bit Microsoft Windows 7 操作系統
支持Windows 98/NT/2000及XP/2003/Vista 32-bit version操作系統
可直接連接DB-24PR，DB-24PD，DB-24RD，DB-24PRD，DB-16P8R，DB-24POR，DB-24SSR，DB-24C或者其它兼容OPTO-22規格的端子板
四個中斷源
短卡設計
