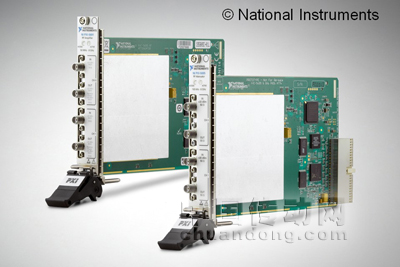

　　2010年1月——美國國家儀器有限公司(National Instruments，簡稱NI)近日宣布推出兩個新的射頻信號調理模塊，能增強基于PXI的射頻和微波測試系統的測量精確度和靈活性，從而使該公司自動化測試產品線進一步擴大。在諸如射頻信號路徑損耗建模，場強測量和接收器測試應用中，工程師們可將新的NI PXI - 5695的 8 GHz可編程射頻衰減器與矢量信號發生器(VSG)相結合，以改善低功率水平下的射頻信號質量。工程師們可以將NI PXI-5691 8 GHz 可編程射頻前置放大器同VSG相結合，以提高最大功率，也可以與矢量信號分析儀(VSA)相結合以測量較小的信號。

　　“測試接受機靈敏度時，RF功率電平的精確控制是一個關鍵要求。”Itron公司測試工程師Jeff May說道(注：Itron是一家智能計量領域的領先供應商，智能電網技術的先驅)，“NI新型可編程衰減器為我們提供了必須的高精確度，從而能精確控制PXI產品測試裝置中的激勵電平，這對于幫助我們保持測試過程中的效率和質量具有很大的益處。

　　PXI - 5695是一個50MHz至8GHz的雙通道可編程射頻衰減器，有一個固定衰減通道和一個可編程衰減通道。該模塊提供了一個集成化的射頻功率調整方式，在許多情況下可以代替射頻產品測試中的開關衰減器網絡。工程師可以整合 PXI-5695與射頻信號發生器(如NI的 PXIe - 5673 6.6 GHz矢量信號發生器)，從而更精確地控制信號功率。最大衰減量可達60分貝，典型的電壓駐波比 (VSWR) 為1.3:1。這種級別的控制大大增加了矢量信號發生器的動態范圍，也是實現接收機靈敏度精確測量的關鍵。

　　PXI - 5691是一個50MHz至8GHz的雙通道可編程射頻放大器，可以實現前置放大器和功率放大器兩種功能，具有超過20dBm的最大輸出功率，可高達60 dB的總增益，0.5dB的增益分辨率，超過31dBm的三階交調截取點(IP3)以及5dB噪聲系數，該放大器在與射頻信號發生器或信號分析儀連接時可以充分實現測量上的靈活性及精確度。當與NI PXIe-5663 6.6 GHz矢量信號分析儀配合使用時，新型放大器可以使工程師們等效實現-163 dBm的輸入噪底。當與NI PXIe – 5673矢量信號發生器一起使用時，可以在輸出功率電平高達20dBm時產生瞬時帶寬高達100MHz的信號。

　　“這些新型射頻信號調理模塊增強了PXI平臺在射頻應用中的性能”，NI公司測試產品市場部副總裁Eric Starkloff說道。“我們持續投資于研發新的PXI儀器，希望提供一系列商業可用的解決方案，以幫助工程師們構建下一代自動化測試系統，從而應對復雜挑戰”。

　　作為NI PXI平臺的一部分，新推出的衰減器和放大器針對NI LabVIEW圖形化系統設計平臺、NI LabWindows™/CVI ANSI C的軟件開發環境以及C，C + +、.NET編程進行了優化。此外，每個儀器驅動程序都包含LabVIEW范例代碼，可以幫助工程師們利用圖形化編程著手去迅速開發射頻與微波測試系統。

　　查看數據手冊或了解更多關于PXI – 5695 RF衰減器和PXI - 5691 RF放大器的信息，請?jiān)L問www.ni.com/rf/zhs 。
