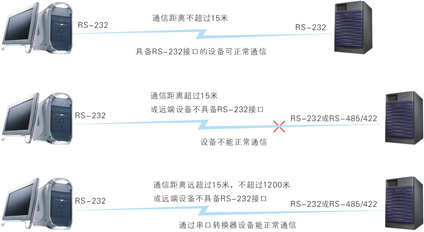

為什么要使用串行接口轉換器？目前使用的很多重要的設備仍然使用RS-232接口界面設計（如PC），然而，RS-232是點對點的通信界面，不能實現多機之間互相通信，自身也限制了設備間的傳輸距離（一般不超過15米）。由于RS-232的不足，為了克服限制，串行接口轉換器因應而生，實現RS-232設備到RS-422或RS-485多節點網絡的連接（RS-422支持10個節點，RS-485支持32個節點），提高了傳輸速率，傳輸距離也超過了1.2公里。 “串口竊電”技術 我們提供的“無源”RS-232/485/422轉換器都是基于“串口竊電”，通過TXD、RTS和DTR信號線從PC機串口取電。無論這些信號高低與否，“無源”接口轉換器都可以從這些數據/握手信號上獲取足夠的電源。 自動數據流控（ADDC：Automatic Data Direction Control） 當使用2線RS-485的時候，最重要的事情之一就是要確認數據收發狀態。具備ADDC功能即可輕松管理RS-485半雙工通信串口數據的傳送和接收。 有兩種方法可以切換數據收發狀態。一種是通過軟件人為用RTS信號去控制，另一種方法是使用ADDC（自動數據控流），可以通過硬件準確的切換數據收發狀態，有效地把用軟件控制的復雜時序控制簡單化。 光電隔離保護 隔離的目的是要將兩股需要與對方通信的電流隔離?？赏高^光電耦合器將電子信號轉換成光，到了另一端再將光轉換回電子信號。用此方法，就可將兩股電流完全隔離。 光電隔離電路的作用是在電隔離的情況下，以光為媒介傳送信號，對輸入和輸出電路可以進行隔離。因而能有效地抑制系統噪聲，消除接地回路的干擾，有響應速度較快、壽命長、體積小耐沖擊等好處，使其在強-弱電接口，特別是在微機系統的前向和后向通道中獲得廣泛應用。 （ESD）靜電保護 為防止靜電積累所引起的人身電擊、火災和爆炸、電子器件失效和損壞，以及對生產的不良影響而采取的防范措施。其防范原則主要是抑制靜電的產生，加速靜電的泄漏，進行靜電中和等。 浪涌保護（也稱突波保護） 突波是突然且強大的電流，持續時間為百萬分之一秒。可能由高負載電量的設備、高壓電、大型馬達的短路所造成。突波干擾功能可在短時間內有效地吸收此強大能量，讓連接的設備免于被損壞。 當電氣回路或者通信線路中因為外界的干擾突然產生尖峰電流或者電壓時，浪涌保護能在極短的時間內導通分流，從而避免浪涌對回路中其他設備的損害。 “預加重”技術 在RS-485通信中，數據傳輸距離由于傳輸線阻抗和碼間干擾ISI引起的信號衰減與畸變而受到限制，而碼間干擾則是由于電纜的寄生RC時間常數作用于不同碼型時造成不同的延遲時間，產生延遲抖動引起的。 為解決這一問題，3onedata產品內部的預加重驅動器設置了四級電平：增強高電平，高電平，增強低電平，低電平。預加重電路在輸入信號電平翻轉時，強制將差分輸出拉至增強高電平或增強低電平，信號幅度是原來的1.9倍，經過預加重電路設定的時間間隔后，差分輸出回到高電平或低電平，減小了差分輸出的上升或下降斜率，通過抑制信號的衰減改善碼間干擾，從而獲得強勁的驅動能力
