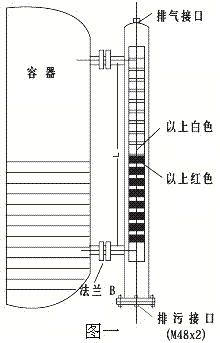

一.功能與適用范圍 UHz-50型磁性浮球液位計（以下簡稱液位計）用于工業過程中各種承壓（或敞開）貯液設備（塔、缸、槽、球形容器和鍋爐）的液體介質的液位檢測。能就地顯示各種液體的工作情況和液位高度。配上液位變送器就能遠距離傳送液面的位置信號。通過一定的電氣裝置達到自動控制和測量液位的目的。 液位計是具有可靠的安全性的檢測儀表。由于具有磁性藕合的隔離密閉結構。尤其適用于易燃易爆和腐蝕有毒液位的液體檢測。從而使原復雜環境的液位檢測手段變得簡單和可靠安全。 液位計具有就地顯示的直讀式特性。不需多組液位計組合。有著單體進行全量程測量。設備少開孔，顯示清晰，標志醒目，讀數直觀等優點。當液位計直接配帶顯示儀時可省去該系統信號檢測的中間變送，從而提高其傳輸精度。 二.工作原理 液位計采用連通器的原理。使容器內液體等高引入到液位計主體管內。在主體管內的漂浮浮球組件，根據浮力原理和磁性藕合原理。在主體管外附靠著能反映磁現象的翻柱作為液面位置的顯示。隨文體管內液位的變化，浮球組件的高低也相應變化。從而使主體管外的翻柱作180度的翻轉，當液位上升時，翻柱由白色轉為紅色，當液面下降時，翻柱由紅色轉為白色。顯示器的紅，白界位處為容器內介質液位的實際高度。從而實現液面的檢測目的如圖一所示。 三.特點 ◆適用于容器內液體介質的液位測量除現場顯示外，還可配遠傳變送器、液位控制器等功能 ◆顯示直觀醒目，顯示方向可根據用戶要求改變顯示萬向。 ◆測量范圍大，不受容器高度限制。 ◆顯示器組件與被測介質完全隔離，故密封性好可靠安全。 ◆結構簡單，安裝萬便，維修簡易。 ◆耐腐蝕、防爆。 四.主要技術參數 ◆測量范圍：0－300mm、0－6000mm ◆測量精度：±10mm ◆介質密度：≥0.5g/cm3 ◆工作壓力：1.0，1.6，2.5，4.0MPa ◆工作溫度：A=80℃，B=120℃，C=300℃ ◆介質粘度：≤0.4Pa.S（在介質條件下，L對粘度大或低溫時易結晶介質要選用加熱夾套） ◆測量界位比重差：≥0.15g/cm3 ◆本廠出廠連接法蘭尺寸：DN20P N2.5（公制管） ◆連接法蘭采用化工部1998年發布的HG20592－20635－97法蘭標準。若采用其它法蘭標準請用戶在訂貨時注明。法蘭連接孔分布形狀：正方形。
