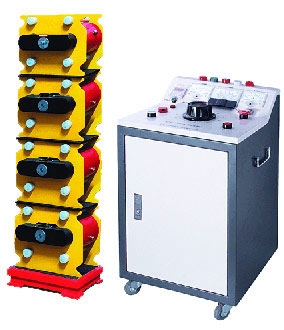

[簡介]: XZB-H工頻串聯諧振升壓裝置（CVT校驗用）電容式電壓互感器（CVT）在進行校驗時，試驗頻率必須在50Hz的條件下進行，同時現場地理?xiàng)l件復雜，傳統的實驗裝置已經很難滿足現場搬運、試驗的要求，XZB-H型可調諧振升壓裝置是國內最先用于現場效驗的可調試諧振裝置，已廣泛用于國內500kV及以下的電容式電壓互感器的現場校驗。 產品別稱： 變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備 產品特性： 1、輸出電壓電流波形良好，失真度小于0.5%； 2、需要電容量小。所需電源容量為試驗容量的1/Q倍，而Q值可以做到20－60； 3、不需要過壓保護。當試品發生擊穿時，系統失諧，諧振高壓消失，電抗器立即起到限制短路電流的作用，不會加劇對試品的損壞； 4、便于現場搬動。該裝置為干式組合串聯諧振裝置，由勵磁變壓器和多個諧振電抗器組成，單個組成單元體積小，重量輕，便于搬動，適合現場使用； 5、該裝置將調壓控制箱和勵磁變壓器合二為一，做成一體化結構，體積小，重量輕，接線簡單，特別適合現場使用。 技術參數: 　 電抗器 臺 數 控制箱容量 勵磁變?nèi)萘? 勵磁變電壓 裝置輸出電壓 （kVA） （kVA） （kV） （kV） 110kV 2 5 5 6 80 220kV 4 5 5 10 160 330kV 6 10 10 15 240 500kV 8 10 10 20 320
