      伺服轉換器b maXX 3400設計用于大約3kW的小功率范圍。因為具有機架尺寸22到36的新的DSD系列動態伺服電動機和鮑米勒線性電動機，鮑米勒公司正在提供完整的低功率系統，完全適合于包裝、紡織工業或小型機器人與搬運業的應用。

    伺服系統轉換器b maXX 3400是最近加入新的控制器系列b maXX的。新b maXX 3400是一種高級伺服控制器，對小功率進行集成位置控制器。

    b maXX 3400 的特征是結構緊湊，節省空間。制動電阻與主濾波器集成在一起以配合場定位控制，高水平的速度與位置控制可確保精確定位。

     在數據處理、通訊、參數結構、主要功能與操作方面b maXX 3400與maXX 4000伺服控制器兼容的?？赏ㄟ^操作軟件WinBASS II 對參數進行分配。

    b maXX 3400，一款設計極其緊湊、高效率的控制器，是物料搬運和機器人應用的理想選擇，并同樣適用于印刷、紡織和包裝行業。專門設計該伺服控制器的目的：對新型DSD 22 - 36伺服電機、包米勒短軸型（pancake）和線性電機進行驅動控制。

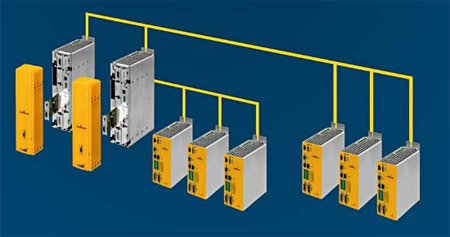

b maXX 3400 -小巧多功能的伺服控制器

對于同步電機，有以下控制類型供選：

＊ 電流控制器 （取樣時間62.5us｝
＊ 速度控制器 （取樣時間125us）
＊ 位置控制器 （取樣時間125us ）
＊ 點動
＊ 尋參考點

b maXX 3400 支持現場總線CANopen 與 CANsync 并具有:

＊ 數字 I/O 24V/0.5A; 4 輸入; 4輸出
＊ 模擬 I/O ± 10V；1 輸入 （12 Bit） AD轉換器;
＊ 2 輸出（10 Bit） 且經過脈寬調制（PWM）
＊ 8 個參數數據記錄器
＊ 16個 位置數據記錄器

編碼器:

＊ Sincos絕對值型編碼器（單圈或多圈）
＊ Sincos增量型編碼器
＊ 旋變 （二極的）
＊ 方波增量型編碼器
＊ 增量型編碼器仿真（選用件）


電源電壓： 類型 3401：110 V-230 V +10%, 單相
類型 3402, 3411：180V-480V +10%, 三相
供電頻率： 50/60 Hz
交流變換頻率： 4/8/16 kHz
輸出電壓： 0-95% 電源電壓
控制電壓： 外部 24V DC

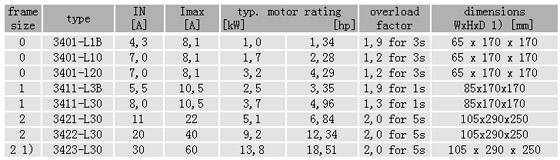

1） 制定中 2） 沒有起吊孔; 數據用于 8 KHz 交流變換頻率
