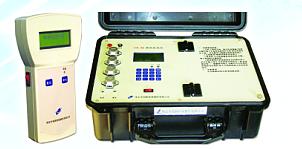

一．概述 校線工程是電力系統、航空、通訊等領域設備安裝、調試、檢修工作中極為重要的環節。目前普遍采用的實現方法是:二人或三人利用萬用表或通燈量通斷，加上對講機通話、輔助校對。這種方法不僅費時、耗人力、易出錯，而且無法檢驗線路是否短接和接地。更為重要的是:變電站運行規程規定:進入主控室嚴禁使用無線通訊設備。所以，常規校線方法受到了很多場合禁止使用無線通訊設備的多種限制。 在追求工作效率的今天，傳統的設備及工作方法顯然已不適合發展潮流，于是我們針對以上需要研制出了CX-JX校線儀。 CX-JX校線儀可快速對現場線路進行校對（可一次完成16根線碼的校對），采用主從機設計，操作簡便，可單人完成；在設備內部加入了有線抗噪干擾設計的語音通話，避免了無線通訊的限制，便于現場校對工作的溝通聯系；可現場輸入、顯示線路編號，校對準確率達到100%；是檢驗線路是否斷路、短路、錯接的理想儀器。 二．功能特點: ●現場使用方便，可實現單人操作。 ●采用軟、硬件抗干擾措施，有效消除干擾信號，線路識別準確度高。 ●可輸入線路編碼，并能正確識別，線路識別精確度可達到100%； ●加入數字音頻通話，便于現場溝通聯系； ●大屏幕LCD液晶顯示，測試結果清晰明了； ●一次可對16根線路進行校對，工作效率高； ●可判別線路線路是否接地、短接等故障； ●設232接口與微機相連，可實現數據傳輸。 ●設備重量輕，攜帶方便。單體采用人體工程學設計，操作簡單方便； 三．簡易使用說明 1.在主機上輸入線路編號（或從計算機輸入線路編號傳輸?shù)街鳈C(jī)）； 2.將測試線按照編號順序和被測試線路連接，打開電源開關，即可迅速檢測各線路是否接地； 3.主機正確接線后，即可持從機到待檢驗線路的另一端逐一測試，線路正常時，主機從機均顯示同一線路編號，校線工作完成。 四．技術參數 1.端口電壓12V，電流5mA,線間絕緣12KΩ，介質耐壓2000V; 2.音頻參數:頻帶300—3000Hz；， 3.運行環境:-20℃～+50℃ 4.防護等級:IEC529-P53；
