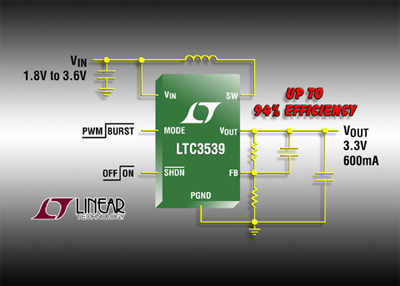

編者按：凌力爾特公司推出同步升壓型DC/DC轉換器LTC3539/-2，具有輸出斷接和集成軟啟動功能。 2008 年5 月15 日，凌力爾特公司 （Linear Technology Corporation） 推出具輸出斷接和集成軟啟動功能的 1MHz/2MHz、電流模式、同步升壓型 DC/DC 轉換器 LTC3539/-2。 其內部 2A 開關可以用范圍為 0.70V （啟動時為 0.5V） 至 5V 的輸入電壓提供高達 5.25V 的輸出電壓，非常適用于鋰離子/聚合物或單節/多節堿性/鎳氫金屬電池應用。LTC3539/-2 用兩節堿性電池可以提供高達 900mA 的連續輸出電流 （在 3.3V），或用單節鋰離子電池提供高達 900mA 的連續輸出電流 （在 5V）。同步整流實現高達 94% 的效率，而突發模式 （Burst Mode®） 工作將靜態電流降至僅為 10uA，從而延長了手持式應用的電池工作時間。2mm x 3mm DFN-8 封裝加上 1MHz （LTC3539-2 為 2MHz） 恒定開關頻率最大限度減小了電感器和電容器尺寸，可組成手持式應用所需的占板面積纖巧型解決方案。 LTC3539/-2 具有 RDS（ON） 僅為 0.09Ω （N 溝道） 和 0.125Ω （P 溝道） 的內部開關，提供高達 94% 的效率。輸出斷接功能允許輸出在停機時徹底放電。它還限制了啟動時的浪涌電流，最大限度地降低了輸入電源端的浪涌電流。在輸入電壓超過輸出電壓時，LTC3539/-2 還會調節輸出電壓，從而使該器件適合采用任何化學材料的電池。就需要以盡可能最低的噪聲工作應用而言，LTC3539/-2 可以通過一個外部引腳設置，以工作在連續頻率模式。這個版本在所有電流值時都以連續模式工作，以最大限度降低開關噪聲可能對噪聲敏感電路造成的干擾，這會稍微降低輕負載時的效率。其它功能包括防振鈴控制、短路保護、軟啟動和熱保護。LTC3539/-2 為需要高達 900mA 輸出電流的升壓型應用提供了一個理想的解決方案，在這類應用中，尺寸小的解決方案和最長的電池工作時間是決定性因素。 采用 8 引線 2mm x 3mm DFN 封裝的 LTC3539EDCB 和 LTC3539EDCB-2 都有現貨供應。以 1,000 片為單位批量購買，每片價格為 2.50 美元。 照片說明：采用 2mm x 3mm DFN 封裝的緊湊型、高效率 2A 同步升壓器 性能概要：LTC3539/-2 ·用兩節堿性/鎳氫金屬電池在 900mA 提供 3.3V 電壓 ·用單節鋰離子聚合物電池在 900mA 提供 5V 電壓 ·VIN 啟動電壓：700mV ·VOUT 范圍為 1.5V 至 5.25V ·高達 94% 的效率 ·VIN > VOUT 工作 ·1MHz （LTC3539） 或 2MHz （LTC3539-2） 固定頻率工作 ·輸出斷接 ·可選突發模式或 PWM 工作 ·10uA 靜態電流 ·邏輯控制停機：< 1uA ·僅需要 6 個外部組件 ·扁平 8 引線 （2mm x 3mm x 0.75mm） DFN 封裝
