CL2700系列功率單元串聯式高壓變頻調速器特點

高效率、無污染、高功率因數

CL2700系列功率單元串聯式高壓變頻調速器采用的是功率單元串聯的高-高方案，采用了多繞組高壓移相變壓器，二次側繞組中流過的電流，在變壓器一次側疊加時，形成非常逼近正弦波的電流波形。經過實際測試，50Hz運行時，網側電流諧波<2％，電機側輸出電壓諧波<1.5％（即使在40Hz時，仍然<2％），成套裝置的效率>97％，功率因數>96％。完全滿足了IEEE 519-1992對電壓、電流諧波含量的要求。采用自主開發的專用PWM控制方法，比同類其它方法可進一步降低輸出電壓諧波1～2％。

先進的故障單元旁路運行（專業核心技術）

為了提高系統的可靠性，整個變頻調速系統中考慮了一定的輸出電壓余量，并在各功率單元中增加了旁路電路。當某個功率單元出現故障時，可以自動監測故障并啟動旁路電路，使得該單元不再投入運行，同時程序會自動進行運算，調整算法，使得輸出的三個線電壓仍然完全對稱，電機的運行不受任何影響。

以6kV高壓變頻調速系統為例，每相有5-6個單元時，當某一相中有2個功率單元出現故障時，故障單元將自動旁路，系統仍然可以滿負荷運行；即使某一相中所有6個單元故障，全部被旁路，系統輸出容量仍可高達額定容量的57.7％。這種控制方法處于國際先進，國內領先水平，將大大提高系統的可靠性。

高性能的控制技術

CL2700系列功率單元串聯式高壓變頻調速器率先實現了簡易矢量控制技術，可以實現恒轉矩快速動態響應，并且具有加、減速自適應功能，即可根據運行工控參數的實際情況，自動調整加、減速時間，在不超過最大允許電流的情況下，快速達到設定轉速。同時，系統可以自動識別電機轉速，用戶可以不考慮電機目前的運行狀態，電機不需要停止運行時，可直接實現電機的啟動、加速、減速或停止操作。

CL2700系列功率單元串聯式高壓變頻調速器還可以實現反饋能量自動限制功能。

高可靠性

•控制電源可實現外部380V供電和高壓電源輔助供電雙路電源自動切換，即使兩路電源都出現故障時，控制系統仍然可以工作足夠長的時間，控制整個系統安全停機，發出報警，并記錄故障時的所有狀態參數；

•采用高速光纖通信，可有效避免電磁干擾：

•當單元故障數目超過設定值時，系統可自動切換到工頻運行；

•整流變壓器有完善的溫度監控功能；

•獨特設計的功率柜風道，主要發熱元器件都靠近或處于風道中，散熱效果好，保證了系統的過載能力；

•抗電網電壓波動能力強，當電網電壓在-15％～+15％范圍內波動時，系統可以正常工作；

•對于功率單元，在電壓-25％～20％范圍內變化時，都可正常工作。

其他特點

•故障自診斷能力強，監測系統中所有主要參數及接口信號；

•10.4英寸液晶觸摸屏人機界面，操作簡單，友好，顯示內容豐富；

•接口豐富，可與多種自動化設備和系統接口，滿足各種現場不同需要，特殊接口可以定制；

•維修簡單，所有單元可以互換，備件少；

•先進、及時、迅捷、完美的售后服務。

CL2700系列功率單元串聯式高壓變頻調速器適用范圍

CL2700系列功率單元串聯式高壓變頻調速器可廣泛用于下列場合：

•電力工業：鍋爐給水泵、送風機、引風機等；

•采礦行業：礦井的排水泵和排風扇等；

•冶金行業：高爐鼓風機、煉鋼制氧機、除塵機等；

•石化行業：大型輸油泵、化工生產的壓縮機等；

•城市建設：自來水供水泵、集中空調壓縮機等；

•電力、礦山、冶金、化工、交通等各個領域中采用大功率風機、水泵類機械中，CL2700系列功率單元串聯式高壓變頻調速器進行調速控制，取代傳統的機械控制方法可以取得相當顯著的節能效果。

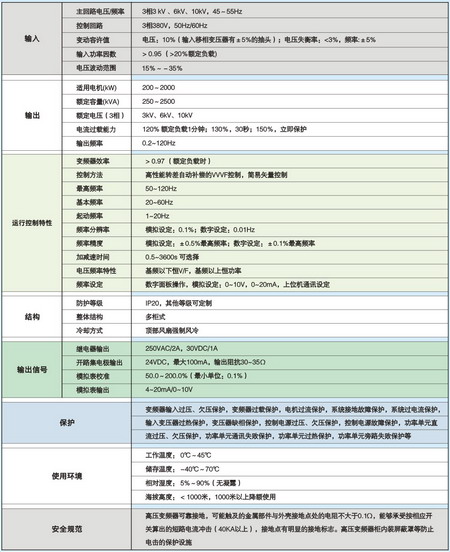

主要技術指標

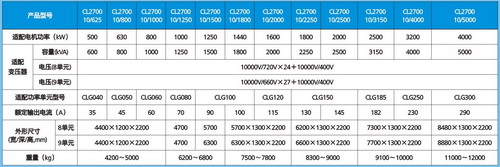

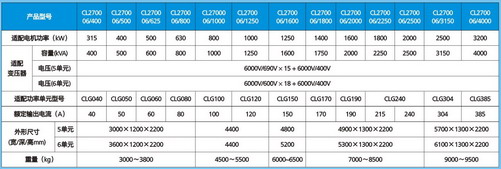

產品選型

CL2700-06系列

CL2700-10系列

串聯H橋式高壓變頻調速系統

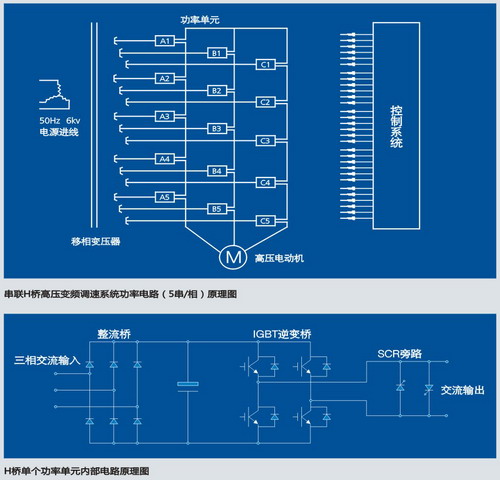

串聯H橋式高壓變頻調速系統功率電路（5串/相）原理圖，以輸出6kV，每相5（6kV產品也可能每相6個單元串聯，對于10kV，每相8或9個單元）。圖中6kV電網電壓直接給移相變壓器供電，移相變壓器二次側有15個獨立的三相低壓繞組。每—個三相低壓繞組給一個低壓?jiǎn)蜗嘧冾l器（稱為H橋，或功率單元）供電，輸出到電機的三相中，每一相由5個功率單元串聯，三相共15個功率單元，即可輸出三相對稱，電壓、頻率都可調的變壓、變頻電源。最高輸出電壓為6kV，頻率50Hz,可直接驅動6kV的三相異步電動機。如果需要輸出lOkV電壓，可增加每一相功率單元的串聯個數或者增加每個H橋單元的輸出電壓。

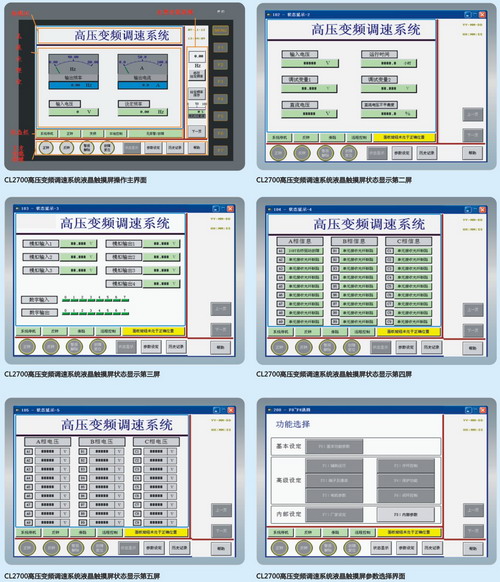

控制界面

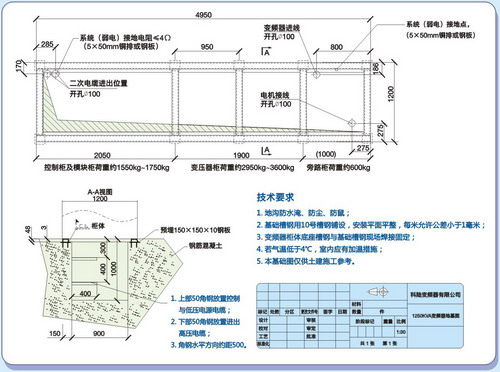

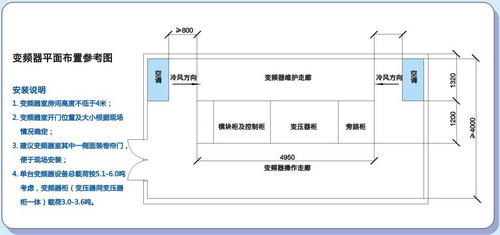

安裝要求

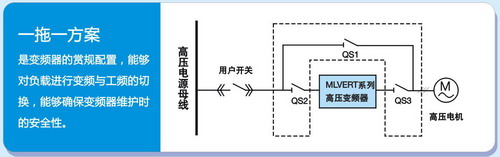

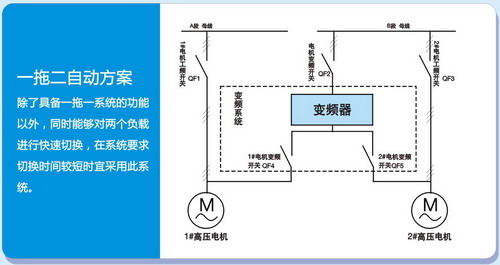

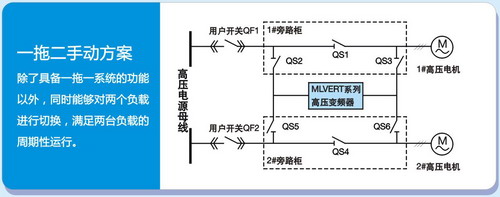

變頻方案

產品詳細數據請點擊下載：科陸電子 CL2700系列功率單元串聯式高壓變頻調速器產品手冊
