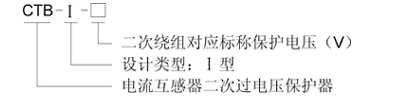

一、原理概述及特點 CTB-Ⅰ型電流互感器二次過電壓保護器主要為戶外、無使用電源、安裝空間小、環境惡劣等場所設計，結構簡單、體積小巧、無接點輸出。該型保護器采用的特制氧化鋅壓敏電阻除了具備一般ZnO壓敏電阻的特點之外，還兼?zhèn)錅囟认嘧兲匦裕?dāng)過電壓產生保護器動作后，電流通過氧化鋅壓敏電阻使之升溫發生相變，最后進入穩定的短路狀態，把電流互感器二次繞組可靠短接，從而避免了過電壓的危害。 CTB-Ⅰ型保護器的保護壓敏電阻相變短路后不能恢復，必須更換。保護器設計有變色指示孔，指示孔變色表明保護器已動作需更換。 本保護器除作為電流互感器二次過電壓保護外，還可以作為其它如半導體器件等的過電壓保護使用。 二、型號定義 三、安裝、使用及維護 ☆ 保護器應安裝在被保護CT盡量近的地方，并便于巡視檢測； ☆ 運行使用： a.按要求正確接線； b.保護器動作后應及時檢查故障情況； c.更換保護器應在線路停電時進行，若不能停電則須將開路的CT二次繞組可靠短接后再進行。 ☆ 現場檢測：用壓敏電阻測試儀測量U1mA，測試值應在標稱值的±10%以內，若無壓敏電阻測試儀，可用兆歐表并接高阻電壓表測U1mA，此值約低于實際值5～10%，僅作為下次檢測參考之用； ☆ 巡查維護：根據需要可每月巡查一次，每五年進行一次檢測，若U1mA偏離標稱值20%則應更換。
