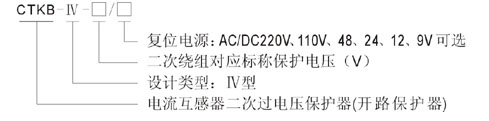

一、原理概述及特點 CTB-IV、CTKB-Ⅳ型電流互感器二次過電壓保護器主要為單個繞組設計。保護器動作后可發光指示，帶故障報警接點及差動閉鎖保護，帶復位功能，能重復使用5萬次以上。該型保護器體積小，根據需要可螺栓固定安裝（老型），也可標準DIN導軌安裝（新型）。 二、型號定義 三、安裝、使用及維護 ☆ 保護器應安裝在被保護CT盡量近的地方，并便于巡視檢測； ☆ 運行使用： a.按要求正確接入控制及信號線，并接通電源及接地線，然后按測試按鈕（TEST）試驗動作指 示情況； b.保護器動作后應及時檢查故障情況，待故障排除后再按復位按鈕（RESET）進行復位； c.被保護CT 若開路故障未排除而復位，將造成再次開路或燒壞保護器； d.更換保護器應在線路停電時進行，若不能停電則須將開路的CT二次繞組可靠短接后再進行。 ☆ 現場檢測：用壓敏電阻測試儀測量U1mA，測試值應在標稱值的±10%以內，若無壓敏電阻測試儀，可用兆歐表并接高阻電壓表測U1mA，此值約低于實際值5～10%，僅作下次檢測參考之用； ☆ 巡查維護：根據需要可每月巡查一次，每五年進行一次檢測，若U1mA偏離標稱值20%則應更換。
