編者按:Mini-ITX外形在所有工業主板中是最為緊湊的。目前各種標準統一有一個優勢,即安裝點均固定在同一個位置,也就是說所有板卡都可用于標準的工業PC機箱。
Mini-ITX外形與傳統 ATX格式相比,其優勢在于它的尺寸極其緊湊,而且頗為省電。 目前有一定數量的機箱可使用 Mini-ITX 板。不過大部分機箱是為家庭娛樂或瘦客戶機一類的應用而開發的,并非適用于工業用途。此外,這些機箱通常缺乏標準的工業PC機箱所具備的靈活性。那么該如何滿足這類需要呢?
用于工業用途的 Mini-ITX 主板:小巧而實用
Mini-ITX 主板在狹小空間內集成了所有的電腦功能,可應用于很多工業領域,性能優于傳統的ATX 主板。Mini-ITX 主板功能豐富,其中包括圖形、LAN、并行、串行、USB 2.0、SATA、ATX、PS/2 和 PCI 接口功能。此外,幾乎所有標準存儲設備和軟件(如 Windows 或 Linux)及其對應的應用軟件均可在 Mini-ITX 主板上安裝,無論這些主板設計得如何緊湊。盡管如此,如何在如此緊湊的機箱內包含如此眾多的功能,這是一個艱巨的挑戰。同時,集成的系統還要在極端惡劣的工業環境下發揮出色的性能。這便引出另一個關鍵問題——僅僅一個單獨機箱能滿足這么多苛刻的要求嗎?一系列的機箱是最優化的解決方案嗎?
工業用途對 Mini-ITX 機箱的要求:一種選擇,尚不足夠
對于工業應用來說,它們對機箱的要求基本上是類似的,這與主板外形無關。最主要的要求有對機箱的緊湊性和穩固性、所選取的安裝組件和可選擇的安裝選項方面的要求。一個入門級系統可以簡單地由Mini-ITX 板和低功耗且適用于無風扇工作的 Pentium M移動處理器組成。如果不需要 PCI 擴展卡且現有的接口已經足夠,那么可在Mini-ITX主板四周搭建一個機箱以達到最小化。這種機箱可適用于大多數配備了所需性能的Mini-ITX板。然而,如果Mini-ITX系統配置了很多接口和PCI擴展卡,就需要使用大型機箱了。其基座的最小尺寸必須要和Mini-ITX板的尺寸一樣。機箱必須足夠高,要可以插入一塊PCI卡。另外,還要預留相應的電源和驅動器空間。因此,一種機箱選擇肯定是不足以滿足眾多工業應用之需求的。

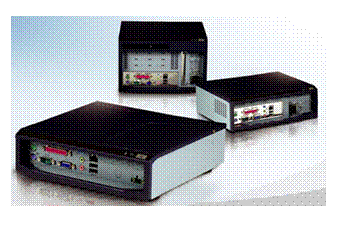

ARK-6000系列:研華設計理念的體現
繼ARK的高模塊化、高靈活性和結構緊湊的設計理念深受好評后,研華又秉承這一觀念而開發出了機箱系列。僅利用一些組件,研華便可為您的應用提供最佳性能的經濟解決方案。作為全新的開始,現可提供3種機箱。ARK-6310的尺寸僅有232 x 65 x 232mm,是最為緊湊的一個版本。它支持 Intel Pentium M 處理器,無風扇。另外可在一個抗沖擊抗振動組件上安裝一個 2.5” 硬盤。此系統配有一個80W電源板,可輸入14 到24 V DC電源。和所有ARK-6000系統一樣,此主板也可以從設備底部連接。ARK-6610 的尺寸為 250 x 156 x 250 mm,可為所有擴展提供充足的空間。除了可以?xún)?nèi)置一塊3.5” 硬盤,還可以在一個抗沖擊抗振動組件上安裝一個超薄CD/DVD 驅動器。此外還可以很方便的從前端連接一個PCI擴展卡和各種接口。而標準的ATX電源設備則可以使所有的 Mini-ITX主板都可以配備更為強大的處理器。
研華ARK-6000系列為空間受限的工業應用提供了一個完整的系統,此系列產品現在即可訂貨。 該系列產品具有研華Mini-ITX 主板所具有的豐富功能和可擴展性,它是滿足市場上要求多功能顯示、豐富I/O連通性和低功耗應用的理想平臺。有關詳細信息請聯系當?shù)匮腥A。
欲進一步了解研華的嵌入式工控機產品,可登陸:
http://www.advantech.com.cn或撥打研華免費服務熱線:800-810-0345
關于研華 – 研華成立于 1983 年,是一家整合了開啟 e 世紀創新動力的網絡技術、電腦平臺和定制服務的全球領先的網絡平臺服務供應商。研華公司與解決方案合作伙伴密切合作,幫助為各行各業的多樣應用提供全面解決方案。研華可為以下 3 大業務種類提供 1000 多種產品和解決方案:嵌入式網絡平臺、網絡服務及應用電腦和工業自動化。研華在全球 18 個國家和 36 個主要城市擁有 3,400 名專業員工,能夠?yàn)閬?lái)自全球各地的客戶提供快速服務,幫助客戶將自己的產品迅速推向市場。(公司網站:
www.advantech.com)。
