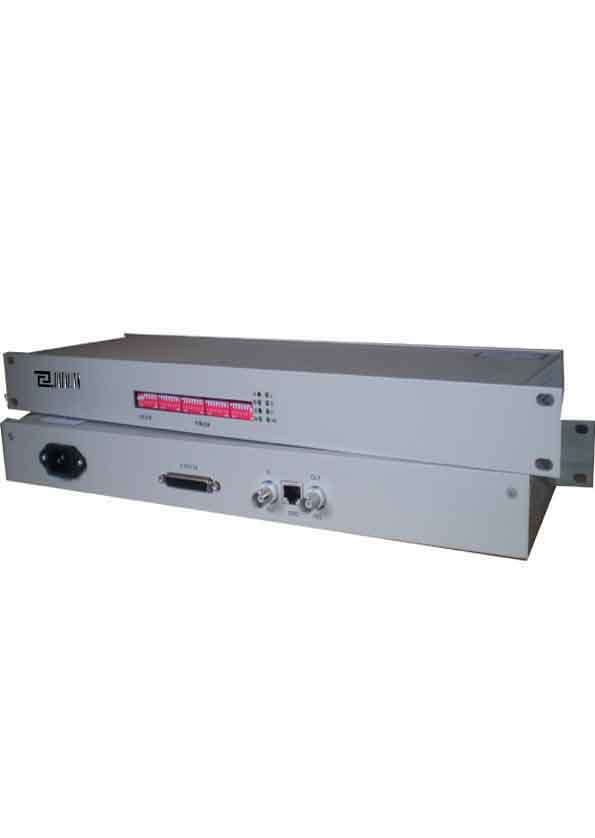

一．系統概述 DH30PC PCM復用設備是我公司自主開發的專用集成電路研制生產的PCM綜合業務產品。該設備以大規模集成電路和可編程邏輯芯片為核心，構成話路口（FXS）、交換口（FXO）、2/4線音頻、E/M信令、RS232、以太網、V.35、V.24以及視頻等多種接口的PCM綜合接入產品。 視頻接口是采用嵌入式系統開發的網絡視音頻服務器。它采用了功能強大的視音頻編解碼芯片，可采集來自攝像機、麥克風等設備的模擬視頻、音頻信號，壓縮輸出高質量的Mpeg4視頻和數字音頻碼流。視頻接口可以在N×64K的網絡上實現不同幀率（1－30）同碼率視音頻傳輸。視頻端口部分提供一對音頻輸入、輸出口; BNC接口可用視頻輸入，適用于包括遠程教學、遠程醫療、視頻會議、監控和廣播電視在內的各種數字視頻應用領域。 設備具有豐富的話路信令接口和數據接口，兼容性強。即可以與本公司生產的傳輸設備、低速話音數據復接器、數據終端等產品配套使用，也可與其他廠家多品種型號、具有相關接口的設備相連使用；視頻接口傳輸圖像、聲音清晰且最低占用資源帶寬低，局端配有專用的視頻監控軟件，一套軟件系統最多可監控16個遠端探頭，通過軟件可輕松實現視頻間的自由切換，且可實現軟件對探頭的云臺控制以及對視頻的錄像等功能； 設備采用標準19英寸機箱設計。外形簡潔、美觀。外部供電為直流-48V/DC或交流220V/AC可選方式。本機可單獨桌面安放，也可與電源、傳輸設備、DDF端子、VDF端子、電源分配端子組架安裝。監控、網管功能完善。操作、維護方便。 公司具有完善的質量保證體系，為產品的質量及售后服務提供有力的保障。 二．主要特點 采用大規模集成芯片，電路簡單，穩定、可靠； 提供1路標準E1接口，阻抗為75Ω； 最多可提供30路自動電話接口（FXS）或交換接口（FXO）； 最多可提供30路公務電話接口，即兩端分別配置為自動電話接口（FXS）； 最多可提供30路RS232接口； 最多可提供30路2/4線E/M接口； 最多可提供10路以太網接口； 最多可提供2路視頻端口，并配有專用的視頻監控軟件系統； 采用嵌入式系統，穩定性高 實時性好. 視頻、音頻同步性好 支持遠程網管控制功能 廣播級品質 高性能、低成本 易于安裝、使用簡便 最多提供10路V.35接口； 最多提供16路同步V.24接口； 提供1路網管接口，網管功能強大并支持系統升級； 音頻接口種類： 8路自動接口（FXS） 8路交換接口（FXO） 8路E/M接口（E/M） 4路自動接口（FXS）+4路交換接口（FXO） 4路交換接口（FXO）+4路E/M接口（E/M） 4路自動接口（FXS）+4路E/M接口（E/M） 4路自動接口（FXS） 4路交換接口（FXO） 音頻接口增益和時隙可調； 完善的管理控制系統： 可以通過WINDOWS系統的超級終端登錄本機進行操作設置，也可以通過HHCTC網絡管理系統進行統一的管理； 具備完善的告警及狀態指示功能； 適應多種電源環境DC-48V、AC220V； 三．技術參數 3.1．E1接口 接口速率：2048Kbit/s±50ppm； 接口碼型：HDB3； 接口類型：BNC； 接口阻抗：75Ω； 電氣特性：符合ITU-T G.703相關的要求； 數碼結構：符合ITU-T G.704建議的要求 接入衰耗：1024KHz時衰減在0～6dB之間 抖動轉移特性：符合ITU-TG.823建議； 輸入抖動容限：符合ITU-TG.823建議； 輸出抖動：符合ITU-TG.823建議； 3.2．話路接口 接口形式：自動（FXS）、交換（FXO）、E/M（2/4W） 接口類型：RJ-45 話音取樣頻率：8KHz 音頻接口指標： a.阻抗特性：600Ω平衡（二線/四線） b.電平 四線音頻輸入 電平：-5dBr 允許偏差 ±1dB 四線音頻輸出 電平：-5dBr 允許偏差 ±1dB 二線音頻發送 電平：0dBr 允許偏差 ±1dB 二線音頻接收 電平：-3dBr 允許偏差 ±1dB c.音頻轉接點阻抗反射衰減 二線：bp≥12dB（300～600Hz） bp≥15dB（600～3400Hz） 四線發：bp≥20dB（300～3400Hz） 四線收: bp≥20dB（300～3400Hz） d.編碼：A律 e.比特率：64Kbit/s f.DC環路最大阻抗：2000Ω g.有效傳輸帶寬：300－3400HZ/600Ω h.空閑信道噪聲：＜－67dB i.鈴流電壓：25±3Hz，75±15V j.凈衰減頻率特性：滿足ITU-T建議要求； k.空閑話路噪聲：不超過-65dBm0p l.路際串話： 不超過-65dBm0 m.振幅特性： 滿足ITU-T建議要求 n.總失真： 滿足ITU-T建議要求 3.3．RS232接口 接口速率：≤19200bit/s； 工作方式：DCE； 接口類型：RJ-45； 電氣特性：符合ITU-TV系列建議及其它相關建議要求； 3.4．10Base-T接口 標稱速率：10/100Mbit/s自適應； 接口規程：符合IEEE-802.3u標準； 接口類型：RJ-45； 支持透?jìng)鱒LAN功能； 過濾或轉發的最大速率為15,000幀/秒； 增強的TINYGRAM壓縮模式； 10,000MAC地址局域網表； 3.5．V.35接口 標稱速率：N×64Kbit/s（N=1-31）； 接口電氣性能符合V.35/V.11要求； 接口類型： DB25孔座（配有DB25至M/34轉接線纜）； 工作方式：DCE； 3.6．V.24接口 標稱速率：64Kbit/s，128 Kbit/s； 接口電氣性能符合ITU-T V系列及其它相關建議要求； 接口類型： DB25； 工作方式：DCE； 3.7．視頻接口 視頻輸入：1路視頻輸入，1Vpp-75歐姆 視頻輸入接口：BNC陰性 編碼方式：MPEG-4 傳輸幀率：1-25（PAL）/秒 分辨率：CIF 2CIF 4CIF 帶寬：64K-2Mbps 圖像標準：PAL 3.8．音頻接口 輸入：1路音頻輸入 輸出：1路音頻輸出 接口：采用RCA 3.9．故障監測 主要告警：信碼丟失、幀失步、復幀失步； 次要告警：對局告警、環回指示。 3.10．鈴流 鈴流輸出：75V±15V 3.11．供電條件 交流AC220V AC 180V～240V； 直流DC-48V DC -36V～-72V； 功耗：≤10W 3.12．工作環境 工作溫度：0℃ ～ 50℃； 貯存溫度：-40℃ ～ +70℃； 相對濕度：5% ～ 95%無冷凝； 大氣壓力：86 ～ 106Kpa； 3.13．外形尺寸 19英寸標準型：483×275×45mm
