一、概述

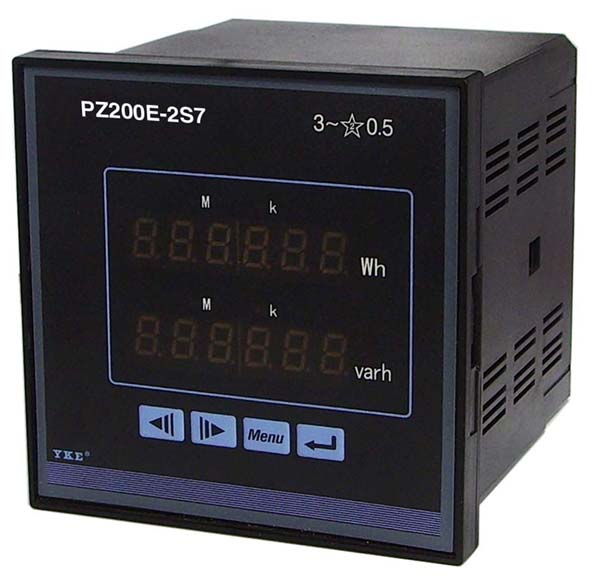

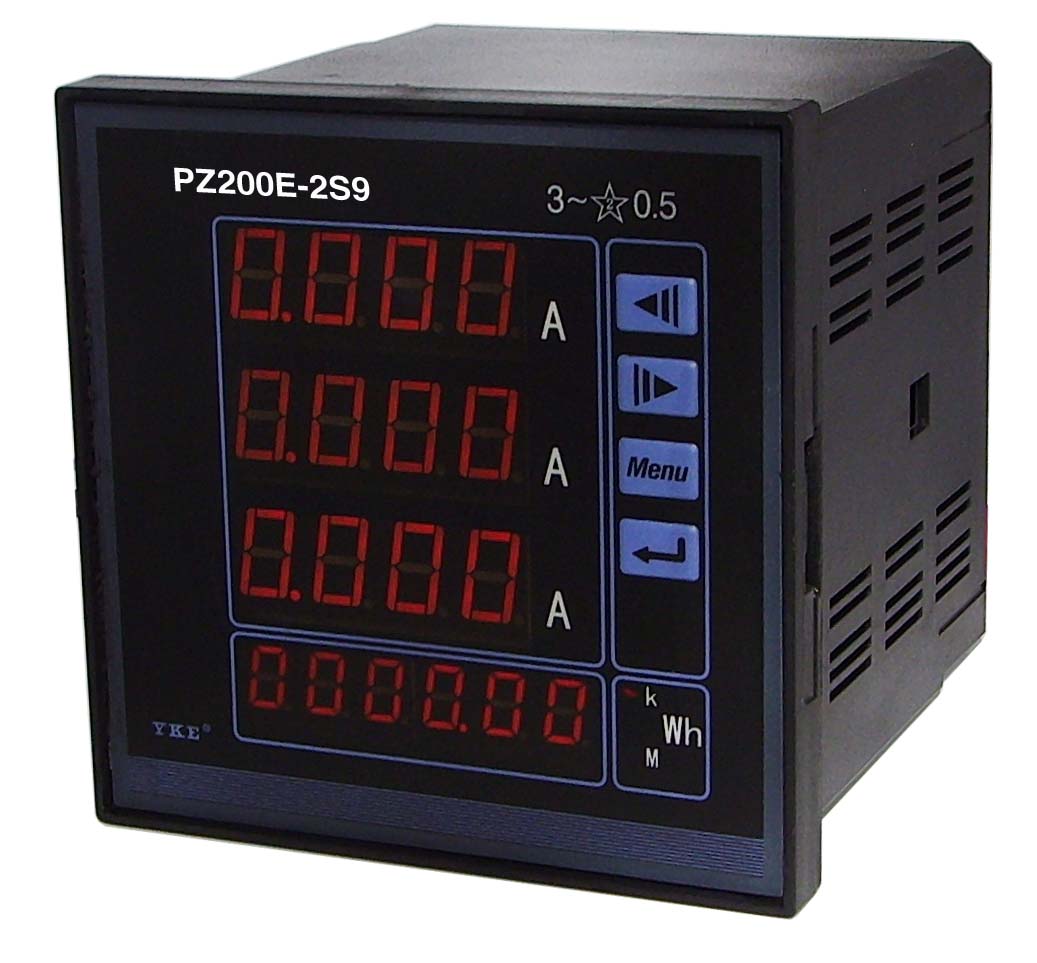

    E系列多功能電力儀表: 是一種具有可編程測量、顯示、數字通訊和電能脈沖變送輸出等功能的多功能智能儀表，能夠完成電量測量、電能計量、數據采集、傳輸及顯示，可廣泛應用變電站自動化、智能建筑。測量等級為0.5級，實現LED現場顯示和遠程RS485數字通訊，采用MODBUS-RTU通訊協議

二、主要參數

    輸人測量顯示（網絡;三相三線、三相四線）

★電壓:

    額定值：ACl00V、220V、380V（訂貨時請說明）
    過負荷持續：1.2倍  瞬時：2倍／1s
    功耗<1VA（每相）
    阻抗>300kΩ
    精度：精度等級0.5%

★電流

    額定值A(chǔ)ClA、5A（訂貨時請說明）
    過負荷持續：1.2倍  瞬時：10倍／10s功耗
    阻抗<20mΩ
    精度：精度等級0.5%

★頻率：50Hz，精度0.1Hz

★功率：有功、無功、精度0.5級

★電能：四象限電能有功精度0.5%，無功精度l%。

★顯示：2排、3排、4排LED切換顯示

★電源

    輔助電源：AC、DC 80V～270V
    功耗<4VA

★輸出

★數字接口Rs-485、MODBUS—RTU協議

★脈沖輸出2路電能脈沖輸出，光耦輸出

★環境

★工作環境：-10～55℃，相對濕度不大于93%，無腐蝕氣體

★儲存環境：－20～75℃境

★安全

★耐壓：輸入和電源>AC2kV，輸入和輸出>AC2Kv。

★絕緣：輸入、輸出、電源對機殼>5MΩ

★外形

★外型尺寸120＊120＊112mm（長、寬、深）

★開孔尺寸112＊112（mm）

三、主要特點

    ★直接從電流、電壓互感器接入信號；
    ★可任意設定PT/CT變比；
    ★儀表顯示可滾動設置；
    ★多塊儀表可設置不同地址；
    ★可通訊接入SCADA、PLC系統中；
    ★發光二極管顯示，可視度高；
    ★方便安裝，接線簡單，工程量??；
    ★可與業界絕大多數PLC相連（Modicon，GE，Simens）；
    ★可與業界多種軟件通訊（Intouch，F(xiàn)ix，Citec，組態王等）；
    ★儀表采用專用掉電保護電路，在掉電情況下，電能保存不丟失，恢復電源后，電能繼續走字。

四、應用說明

    該系列網絡電力儀表的應用領域非常廣泛而且便于系統集成，凡是有電力供應的地方都有它們的用武之地，特別是在對電力品質、電力安全有較高要求的場合以及有自動化需要的場合。它適用于如下領域，并且已有眾多成功應用經驗。

    ★ 能源管理系統
    ★ 變電站自動化
    ★ 配電網自動化
    ★ 小區電力監控
    ★ 工業自動化
    ★ 智能建筑
    ★ 智能型配電盤、開關柜
