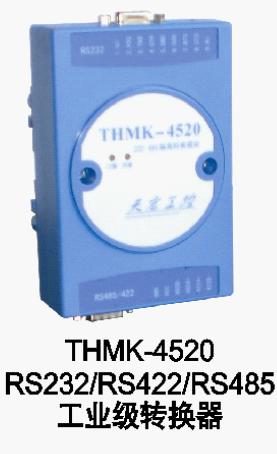

THMK-4520工業級隔離RS232/RS422/RS485轉換器

    THMK-4520工業級隔離接口轉換器，兼容RS232/RS422/RS485標準，能夠?qū)味说腞S232信號轉換為平衡差分的RS422或RS485信號，內部隔離設計，可提供3500V的隔離強度。內置瞬態電壓抑制器（TVS）和 每線600W 的雷擊浪涌功率保護器。RS232接口通過一個DB9母頭和電腦的串口相連，RS422/RS485端通過DB9針頭或一個帶插拔的的六位接線端子連接。兩個LED指示燈分別指示電源和通信，底部帶有導軌卡，可方便的安裝于導軌之上。

一、特點

    由于RS485為半雙工的通信方式，也就是說RS485通信方式的一組通信線即要發送數據又要接收數據。而RS232為全雙工通信方式，所以RS232與RS485的轉換通常需要一個握手信號來控制數據的流向。如今市場上的決大數的RS232-RS485轉換器已經不再需要握手信號來控制數據的流向，而是由內部電路來控制數據的流向。但通常的控制方式都會導制RS485端驅動能力不足的問題，從而使有效的通信距離比較短。我公司針對此問題開發了獨有的數據流向控制電路，此電路不但實現了無需握手信號自動感知數據流向。而且有效的解決了一般的收發轉換電路驅動能力不足的問題，從而使通信距離可達3千米以上。支持多達64點負載。

    THMK-4520工業級隔離轉換模塊可以為點到點（RS232-RS422），點到多點（RS232-RS485）提供可靠的連接，廣泛地應用于工業自動化控制系統、一卡通門禁系統、停車場系統，自動銀行系統，公共汽車收費系統、公路收費站系統等等。

二、性能

  1、接口特性：兼容RS-232C，RS-485/RS422標準；
  2、電氣接口：RS232接口DB9孔型連接口，RS485/422接口DB9針型連接口和六位接線端子；
  3、傳輸介質：雙絞屏蔽線；
  4、工作方式：異步半雙工或異步全雙工；
  5、隔離強度：3500VRMS、500VDC
  6、保護等級：對超出總線終端的ESD保護，
     正負30KV IEC 61000-4-2，接觸放電，
     正負15KV IEC 61000-4-2，氣隙放電，
     正負15KV EIA/JEDEC 人體模型，
     峰值為600W的浪涌功率保護；
  7、傳輸速率：115.2KBPS;
  8、供電：+9V至+30V，平均功耗：1W；
  9、傳輸距離：3.5km；
  10、外形尺寸：122mm＊82mm＊40mm；
  11、使用環境：-20℃至+50℃相對濕度5%至95%。

三、使用注意事項

  1、THMK-4520的外供電電壓為+9至+30V，連接時請注意供電的電壓及極性。如連接或電壓有誤將導致模塊不能正常工作，甚至導制模塊損壞。
  2、THMK-4520的設計兼容RS485及RS422，且兩種模式的轉換不需做任何設制，只需改變接線的方式。在模塊工作在RS485狀態時，請不要在模塊的RS422口的422A+及422B-外接引線（最好將其短接）。已免引入外界不必要的干擾。
  3、當總線較長及波特率設定較高時，請?jiān)诳偩€的遠端接入1KΩ-2KΩ的匹配電阻。

四、故障排除

  1、通信不成功
   a、檢測RS232接口的連接是否正確。
   b、檢測RS485/422口連接是否正確。
   c、檢測各條引線是否都可靠相連。
   d、檢測各通信設備的設定是否一致。
  2、數據丟失或亂碼
   a、檢測數據通信設備兩端的數據速率是否一致，格式是否一致。
   b、數據線上掛接設備過多，或通信距離過遠。遠端是否有匹配電阻。
