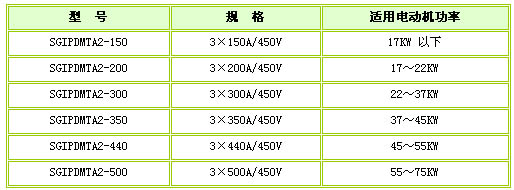

SGIPDMTA2系列智能三相電動機軟起動模塊，主要用于三相交流電動機的軟起動控制。工作時微處理機會按預先設定的程序，根據擁護選擇的起動模式（斜坡啟動、突跳+斜坡啟動、限流啟動），設定的電壓、電流、時間、溫度等參數值，自動的調整SCR功率開關器件的導通角，以達到改變電動機電樞電流的目的，使電動機在一定的轉動力矩下逐漸啟動，最終達到額定轉數，這既是“軟啟動”。同時，運行中微型計算機隨時隨地對電壓、電流、相位角、溫度等傳感器傳輸的數據進行分析處理，智能的監控調整模塊的運行狀態，如發現過流、缺相、過載、過熱等異?，F(xiàn)象，及時關閉模塊系統和發出警告信號，對模塊的負載加以保護。 一、應用領域 　　 在諸多場合可以直接代替中小型電力拖動裝置，廣泛應用于礦山、油田、華工、船舶、防止、機床、冶金、電力、等工業自動化領域的三相電動機軟啟動軟停止控制。軟啟動可防止電動機啟動時供電線路產生瞬間電壓跌落，防止啟動時產生力矩沖擊，造成的機械軸斷裂，泵類負載的水錘效應，防止管道破裂，容器破裂等。 二、產品特點 　　●微型計算機智能控制，LED數碼管參數顯示，微型鍵盤數據輸入。 　　●可以根據負載的要求設定軟啟動的方式：斜坡電壓啟動；突跳+斜坡電壓啟動；階越啟動；限流啟動。 　　●啟動電壓、電流的時間值可調，保證電動機的最小啟動轉矩，獲得最佳的啟動效果。 　　●自由停車和軟停車，軟停車的時間可根據實際需要進行調整。 　　●產品體積小、重量輕、安裝使用方便、性能安全可靠。 　　●三相交流輸入無相序，具有缺相、過流、過熱保護功能。 　　●產品電極與底版≥2500V的安全絕緣電壓。 三、產品規格 　　1、產品名稱：大功率智能式電力拖動模塊（智能三相電動機軟啟動模塊） 　　2、規格型號：SGIPDMTA2系列 3、上表中的電流為模塊輸出最大交流有效值，電壓為最高輸入線電壓有效值，使用電動機功率。 僅供參考。 四、技術特性 　　1、SGIPDMTA2 主電路主要技術參考數指標（略） 　　2、SGIPDMTA2 產品主要技術參數指標表 （略） 　　3、三相電動機軟啟動運行及保護模式
