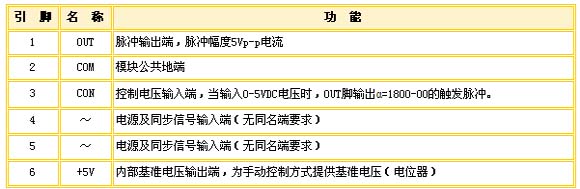

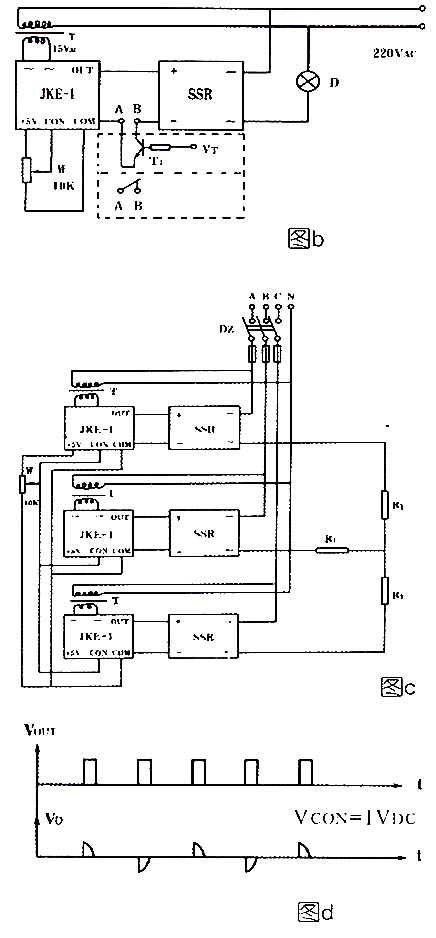

JKE-1移相觸發模塊用來觸發相控型固態繼電器，當調節模塊的控制電壓0-5VDC）時，其輸出端便產生一個與電網電壓同步的（1800-00）的調寬觸發脈沖，該脈沖控制相控型固態繼電器便可實現對負載的移相調壓。 主要技術參數： 　●電源電壓：AC 15V。 　●工作電流：≤30 mA。 　●同步電壓：取自電源電壓。 　●基準電壓：內部+5V。 　●輸出脈沖波形：矩形波。 　●輸出脈沖幅度：5VP-P 　●移相范圍：0-1800 　●電位器：10KΩ 2-5W 引腳功能： 應用電路： 　　圖2是JKE-1典型調光應用電路，按圖接線后，如在3腳CON和2腳COM間輸入0-5V的控制電壓，則1腳OUT端輸出脈沖寬度變寬，使被觸發SSR的導通角從00-1800變化，負載D上的電壓隨之變化，燈的亮度也隨之變化。如果這一控制電壓是由一些自動控制儀器輸出的，則固態繼電器（隨機控型）SSR的輸出電壓也隨控制電壓的變化而變化，達到了自動控制的目的。如果需要手動控制，則將一只10KΩ的電位器如圖接到6、3、2腳，調節電位器就可達到調節SSR輸出電壓的目的。 　　如果負載是一臺用簡易溫控儀表控制的電阻爐，想提高其控溫精度，則按圖3接線即可。升溫時調節電位器使電阻爐全壓加熱，達到溫控儀表設置溫度時，調節電位器W使輸出電壓在保溫點電壓上限附近，利用溫控儀表的輸出觸點控制SSR的通斷，可提高電阻爐的控溫精度。 　　圖4是三相負載的手動調壓電路，如果去掉電位器，將CON端接自動控制儀器輸出，則成為三相自動調壓控制電路。三相電源不平衡時，電位器用三聯同步電位器可提高三相輸出平衡度。具體辦法是，在每聯電位器接6腳端接一小電阻，調節電阻值使各相輸出平衡。
