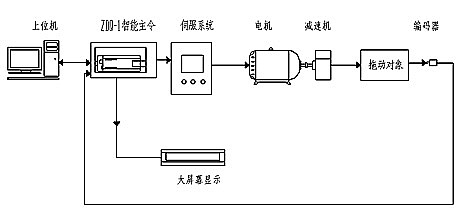

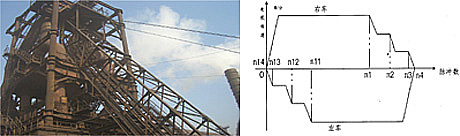

適用范圍： ZDQ－1智能主令控制主要應用于高爐上料、探尺、定尺、氧槍提升、轉爐傾動、 軋機壓下、平煤、推焦、定位等設備，在設備運轉過程中提供需要 的檢測與控 制功能。 特點: 運行可靠、正反向分別設定輸出、響應速度快、分辨率高、調整方便迅速、實時 控制、全數字顯示、RS-485遠程通訊、保護功能完備、外擴大屏幕顯示器、速度 顯示與控制、模擬量輸出. 功能： 1、人機界面：顯示直觀設定簡便，無編程基礎的操作人員也可在10分鐘內學會并熟 練操作。 2、速度檢測與速度顯示：具有速度顯示檢測功能，并具有兩個控制回路參與速度控 制，提高生產效率，防止事故發生。 3、位置檢測與位置顯示：具有位置顯示檢測功能，并有24個開關點參與位置控制， 使設備運轉更加安全可靠。 4、實時調整：ZDQ-1 智能電子主令控制器可在設備運行狀態中進行調整，設備不必 停車即可根據輸出信號的輸出位置及速度保護范圍通過操作面板進行調 整。 5、模擬量輸出：可以輸出模擬量4－20mA，0～10V（分辨率為1/4096）。 6、外擴大屏幕顯示器：可以聯接大屏幕顯示器，實現遠距離現場顯示。 7、RS－485遠程通訊：該主令具有遠程通訊功能，可以和其它控制系統相聯接。 8、運行可靠：該裝置由先進、可靠的可編程序控制器（PLC）與絕對型旋轉編 碼器組成，通過旋轉編碼器產生的位置碼實現對現場物體位移的檢測，產生不 同的控制信號和各種保護輸出。取消了減速箱避免了許多機械故障，從而提高了主令控制器運行的可靠性。 參數: 1 輸入電源：電壓85～264VAC（47～63Hz） 2 數字量輸出點特性 繼電器輸出點數：用于位置控制回路24點，速度控制回路2點。第一個輸出點都可以通過操作面板 通過操作面板自由設定。 觸點電壓范圍：5～30VDC或5～250VAC/1A 觸點壽命：10，000，000次 3 模擬量輸出特性 輸出點數：1 類型：隔離的4～20mA 輸出依據：當前位移值、最低點數值、測量范圍 分辨率：12位（1/4096） 4 光電編碼器旋轉速度 0-1500 應用實例（小車上料控制過程）: 小車上料過程中，設起始點和終點為控制參考點，電動機加速、減速過程分為六 個階段分別設置為參考點，根據需要，可在電動機穩定工作區設定速度參考點。 在上料時，控制器采集并處理數據，每經過一個參考控制點時，作出相應的處理。 例如，在減速過程中檢測的速度比檢驗點設定值快，控制器立即動作，啟動保護 裝置，防止小車因速度過快發生扣斗事故。 系統框圖:
