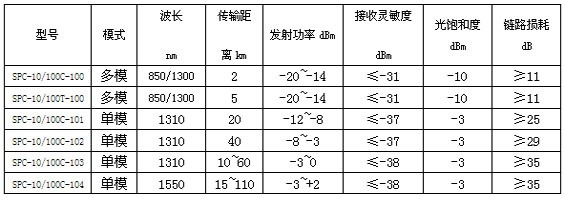

產品性能 SPC-10/100自適應光纖收器綜合了獨立式10M和獨立式100M收發器的功能，能理想地工作在10M以太網并準備將來提升到100M帶寬的企業中。它能在不中斷使用的情況下自動地適應帶寬的擴展，縮減了規劃實現的成本。支持IEEE802.3以太網10Base-TP雙絞線和10Base-FO光纖及IEEE802.3u快速以太網100Base-TX雙絞線和100Base-FX光纖，支持全雙工或半雙工通訊模式，通過設備本身提供的狀態指示燈，用戶可實時監測設備當前的工作狀態，是校園網、智能大廈、廣域網、城域網、局域網共享式以太網等系統集成中的理想器件。 技術參數 協議：支持IEEE802.3 IEEE802.3U IEEE802.1d IEEE802.1Q 接口： RJ45（10/100BASE-TX）、 SC、ST（100BASE-FX） 傳輸速率：10Mbps或100Mbps 工作模式：全雙工或半雙工模式 輸入電源：內置輸入：110V-275VAC 200mA 工作溫度：0-60℃ 工作濕度：5-95% （非凝結） 平均無故障工作時間：>10萬小時 外形尺寸：23mm（H）＊115mm（w）＊150mm（L） 重量：0.6kg 傳輸光纖： 50/125,62.5,/125OR100/140um多模 8.3/125,87/125,9/125 OR10/125um單模 光纖連接參數 傳輸距離：多模超過2km.單模20km，50km，80km根據客戶需要，可以超過100km. UTP雙絞線（Cat.5 UTP cable）：100m 產品安裝 1．連接好光纖，注意兩臺收發器的XMT光纖發射口與RCV光纖接收口相互對應 2．將雙絞線電纜與收發器的RJ-45口相連 3．接好電源線，確認電源指示燈PW是亮的 4．按壓雙絞線交叉/直通選擇開關，使TX指示燈亮（雙絞線鏈路連接正確） 5．確認光纖鏈路指示燈FX是亮的，若FX燈滅，請用戶檢查自己的光纖鏈路 6．收發器在進行數據收發時LNK和FX指示燈會有節奏地閃爍 注意事項 1. 本收發器可自動適應10/100兆帶寬狀態，也可指定10兆或100兆帶寬狀態。 2. 本收發器兩個RJ-45口可理解為平行口和交叉口，根據不同設備和不同線纜（平行線、交叉線）選 擇適當?shù)牟遄?，用平行線與集線器交換機相連時插HUB口；用交叉線與集線器與交換器相連時插NO-DE口；用平行線與節點連接時，用NODE口；用交叉線與節點連接時用HUB口。 3. 除了強制工作為全雙工或半雙工外，如果使用自動識別模式，一旦識別為全雙工或半雙工，則只有當重新上電后才能改變識別的模式。 訂貨信息
