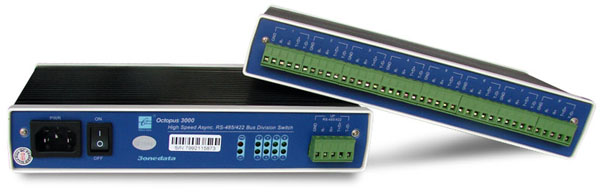

RS-485/422接口在工業控制中使用相當普遍，它采用總線掛接式連接方式，不支持星形連接，傳輸距離1，200米，且一根總線僅支持一定數量的設備。這種總線掛接式結構存在著很大的局限性，給工程人員帶來了極大的不便。RS-485/422總線分割集中器因此也應運而生。 插卡結構 OCTOPUS3000是一款1-8口插卡式光隔RS-485/422總線分割集中器，用戶可以隨意配置插卡，實現RS-232/RS-485雙向轉換和RS-232/RS-422雙向轉換，及RS-485/422中繼功能。如有損壞及擴容，只需更換或添加插卡，有效提高維護效率。 星形連接 OCTOPUS3000通過特殊設計能夠向用戶提供RS-485/422星型連接方式。這種方式改變?cè)锌偩€的單一式結構為網絡結構給工程建設帶來極大的便利。 工業級光電隔離 在工業控制領域，RS-485總線往往需要把分散的不同設備相互連接起來協同工作，由于環境差異的存在，設備與設備之間往往存在著不同程度的地電位差異，從而影響設備的正常通信。OCTOPUS3000為所有端口都提供3KV以上的光電隔離，有效的解決了由距離及地電位差異帶來的傳輸問題。 短路開路保護 OCTOPUS3000在所有端口處都設有短路開路保護，這種設計能夠保證當其中一個端口設備故障產生時，出現問題的端口將被隔離，以確保其他網段的正常工作。 總線分割集中 OCTOPUS3000能夠輕易的改善系統的總線結構，把不同功能的設備或不同區域的設備分別對待，并構成相互獨立的不同網段，而無須改動設備本身。這不僅提高了系統的可靠性，而且大大的縮短了系統的維護時間。 特點 ※插卡結構，星形連接 ※自動偵測串口速率、判別和控制數據傳輸方向 ※一個上位機接口和四-八個下位機接口組成（五位接 線端子） ※既可支持RS-232/RS-485雙向轉換和RS-232/RS-422雙向轉換，亦可支持RS-485/422中繼功能 ※接口提供3000W浪涌保護,15KV靜電保護,短路開路保護 ※單口通信距離長達3000米（115.2BPS） ※每個端口支持256點輪詢，支持級聯 ※每口之間3000V光電隔離功能 ※輸入電源-48VDC/5VDC/220VAC可選 通訊指標 標 準：符合EIA RS-232，RS-485，RS-422標準 RS-232信號：TX，RX，GND RS-485信號：D+，D-，GND RS-422信號：R+，R-，T+，T-，GND 工作方式:異步工作,點對點或多點,2線半雙工,4線全雙工 方向控制：采用數據流向自動控制技術，自動判別和控制數據傳輸方向 波特率：300-115200bps，自動偵測串口信號速率 負載能力：支持256點輪詢環境 傳輸距離：RS-485/422端3000米（9600bps時），RS-232口5米 接口保護：每端口600W浪涌保護、15KV靜電保護，短路開路保護 光電隔離：每端口具有獨立的3000V隔離 接口形式：RS-232端5位接線端子，RS-485/422端5位接線端子 環境指標 工作溫度：-20℃到60℃ 存儲溫度：-25℃到85℃ 濕度：相對濕度5%到95% 電源指標 輸入電源：外加220VAC電源 功耗：5W 外觀指標 長×寬×高：220mm×180mm×45mm 外殼：鐵殼 顏色：黑色 重量：900g
