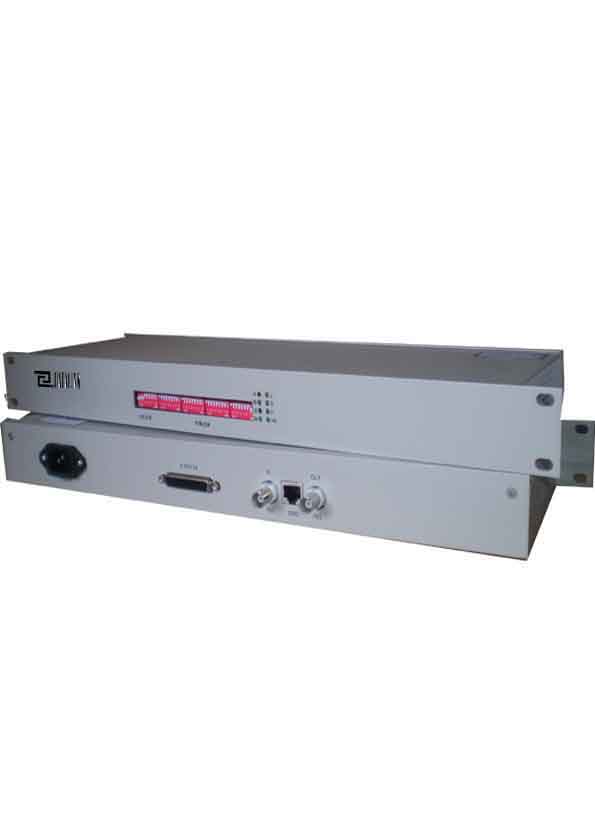

一．系統概述 DA-2000 E1/V.35/RS232轉換設備是我公司自主研發生產的高性能產品，它將透明E1轉換為V.35或者RS232的異步數據接口的接口轉換設備，本設備V.35接口可以連接DCE或DTE兩種工作方式的設備，RS232接口只支持異步RS232數據，可支持的最高異步速率為115200bit/s。 本設備可提供集中式設備，每臺機框提供15個槽位，可以全部用于插設備卡，集中式設備可混插多種設備插卡有：DA-2000K（E1/V.35）、DA2010K（E1/10Base-T）以及光端機插卡有DA30K、DA30VK、DA30EK等，所有這些設備均可混插。 二．主要特點 采用大規模集成芯片，電路簡單，穩定、可靠； 提供一路E1接口，阻抗為75Ω/120Ω可調方式； E1接口75Ω時為BNC接頭，120Ω時為RJ-45接頭，內部設置； 本設備即可工作于成幀方式也可工作于2M透明方式； 提供1路V.35或RS232接口； V.35接口可連接DCE或DTE設備，RS232接口為DCE工作方式； 提供主時鐘、從時鐘和外時鐘三種時鐘方式可選； 具備完善的告警及狀態指示功能； 適應多種電源環境-48VDC/220VAC； 三．技術參數 3.1．2048Kbit/s接口電氣特性 標稱速率：2048Kbit/s±50ppm； 接口碼型：HDB3； 接口阻抗：75Ω（不平衡）和120Ω（平衡）方式可調； 數字接口電氣特性：符合ITU—TG.703建議； 抖動轉移特性：符合ITU—TG.823建議； 輸入抖動容限：符合ITU—TG.823建議； 輸出抖動：符合ITU—TG.823建議； 2048Kbit/s數字接口物理電氣特性符合ITU-TG．703建議； 接口類型：BNC——75Ω，RJ-45——120Ω； 3.2．V.35接口 標稱速率：2048Kbit/s； 無流量控制，透明傳輸； 接口電氣性能符合V.35/V.11要求； 接口類型： DB25孔座（配有DB25至M/34轉接線纜）； 工作方式：DCE，可連接DTE或DCE工作方式的設備； 3.3．RS232接口 接口速率：異步速率≤115200bit/s （如9.6K，19.2K）； 接口電平：RS232電平； 工作方式：DCE； 接口類型：DB25； 3.4．供電條件 電壓：交流AC220V AC 180V～240V； 直流DC-48V DC -36V～-72V； 功耗：≤5W 3.5．工作環境 工作溫度：0℃ ～ 50℃； 貯存溫度：-40℃ ～ +70℃； 相對濕度：5% ～ 95%無冷凝； 大氣壓力：86 ～ 106K
